ЗАЗ-965 из Пензы

[igo196610]

К пластинкам,в которые входят резинки,втулки привари.

Чтобы пластина не резала резину в горизонтальной плоскости?

Да.

[vovka]

К пластинкам,в которые входят резинки,втулки привари.

Чтобы пластина не резала резину в горизонтальной плоскости?

Да.

Да,
А я бы еще либо косыночки добавил бы, либо просто изготовил эти пластинки хотяб из тройки, а то из единички кажется что в прыжке на кочке радиатор сомнет их вверх о выпрыгнет из них.
Про бачек. Риска min как минимум должна быть по уровню верха радиатора.
Пы.сы. тяга от вилки сепы до рабочего очень изящная получилась! Зачот!

[rok]

Для Vovka:
Я выкладываю ход проекта на 3-х форумах, мнения по поводу высоты бачка разделились, решил пока оставить так как есть, ибо оно оптимальное с точки зрения прокладки шлангов.

Для Александра Геннадьевича:
Александр Геннадьевич, если сейчас читаешь это сообщение! Я тебе говорил, даваю сделаю пластинки хотя-бы из 2-ки, нет, ты че, девать некуда, "завод", вообщем приезжай сам будешь новые гнуть, в качестве наказания из 3-ки ;)

[vovka]

Хозяин - барин!
В любом случае тебе ЗАЧОТ и РЕСПЕКТОС! Ты тот человек, который не только задает вопросы, но и !спрашивает!, а особенно учитывает чужое мнение и ПЕРЕДЕЛЫВАЕТ в соответствии ...

[rok]

Хозяин - барин!
В любом случае тебе ЗАЧОТ и РЕСПЕКТОС! Ты тот человек, который не только задает вопросы, но и !спрашивает!, а особенно учитывает чужое мнение и ПЕРЕДЕЛЫВАЕТ в соответствии ...

Спасибо, ведь я только учусь! :boast: Ваша подпись правильная.

[vovka]

Давай на ты ;)

[rok]

Давай на ты ;)

Ok!

[rok]

Поздравляю Всех с прошедшими праздниками! Всем успехов и здоровья в Новом году!
Делюсь что успел сделать за короткие отрывки от праздников.

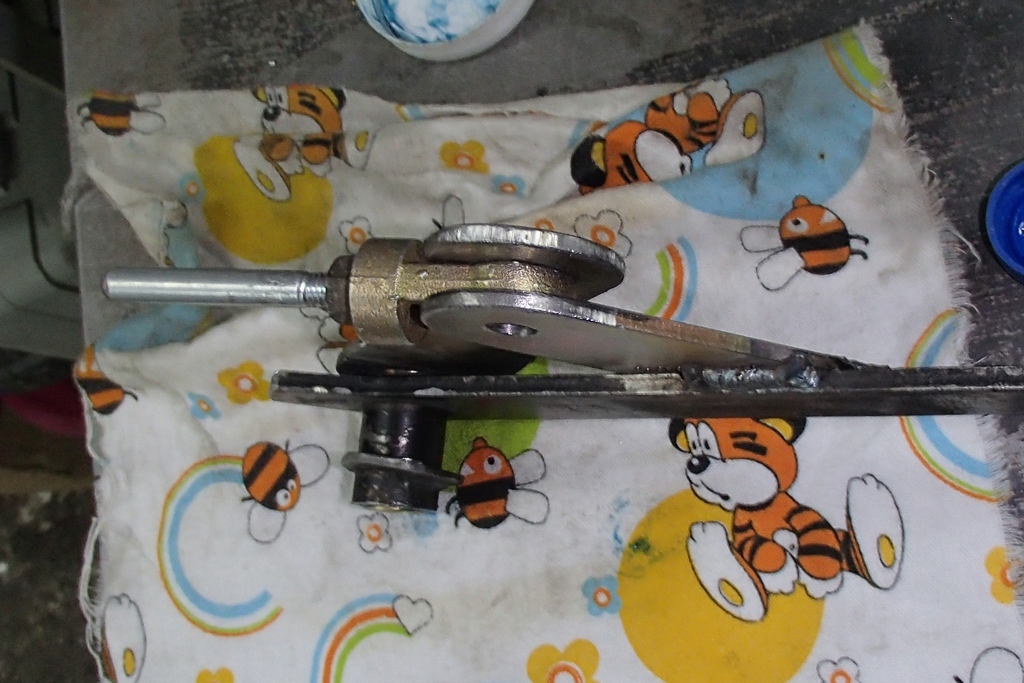

Во-первых, провел работу "над ошибками" по советам форумчан. Исправил тягу педали сцепления, теперь она «вилочная», дополнительный рычажок приварен непосредственно к втулке педали по диаметру

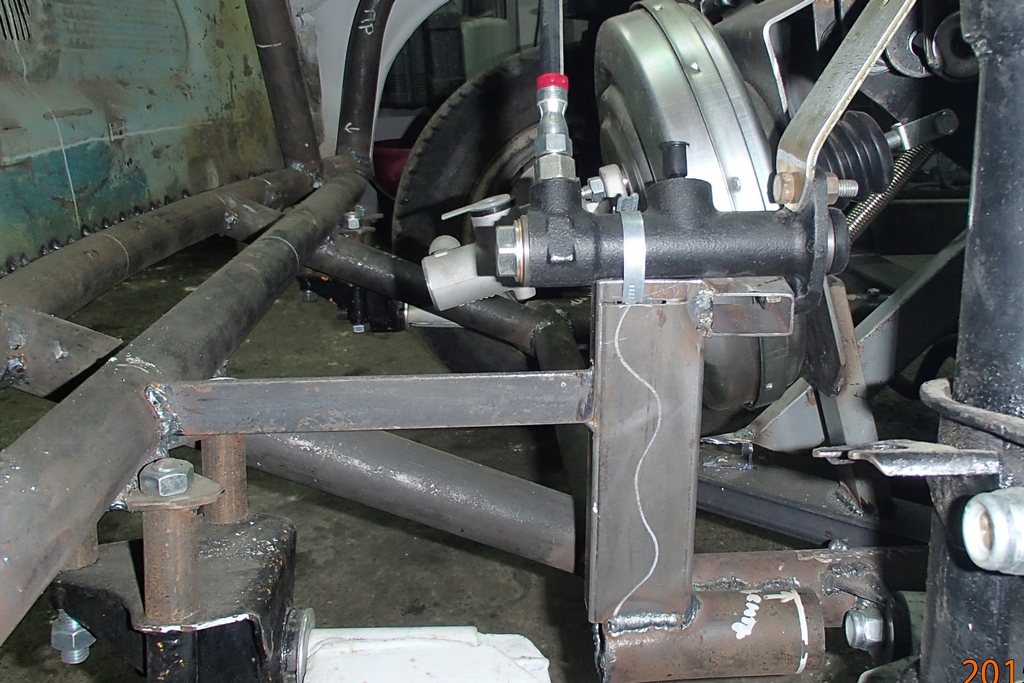

Пока было снято колесо, сфоткал крепеж главного цилиндра сцепления, чтобы развеять предыдущие разговоры про его недостаточность, металлический хомут выполнял роль предварительного держателя, в принципе он не нужен



В педалях сцепления и тормоза используются пластиковые втулки, на фото:

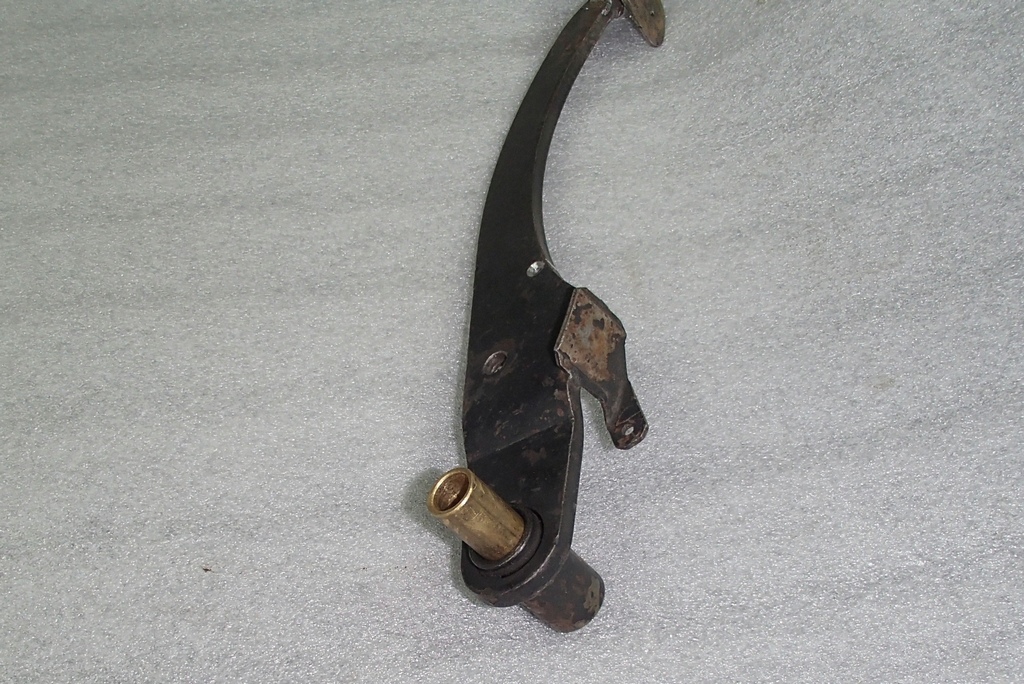

Я давно хотел от них избавиться, т.к. ни в одном из магазинов не нашел их новой замены (может плохо искал), вообщем было решено использовать бронзовые вкладыши во всю длину втулок и закрыть этот вопрос навсегда, так и сделал на обоих педалях

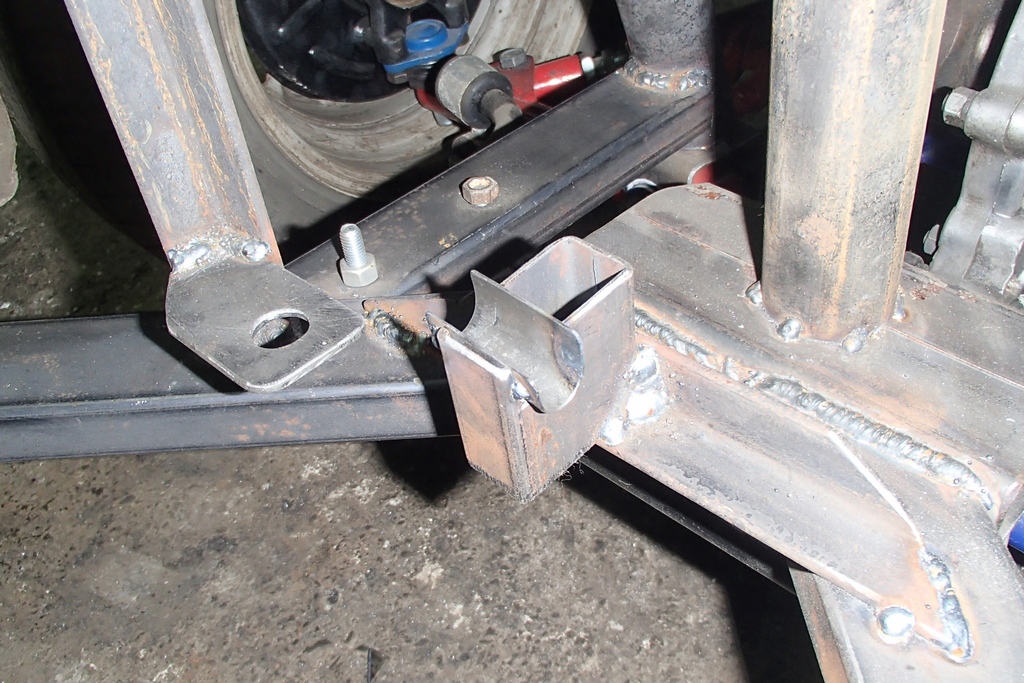

Опять же по просьбам форумчан :) перевел все резиновые крепежи вентиляторов и радиатора в номера люкс, на фото нижний крепеж вентиляторов (с желобком), верхний не требует переделки

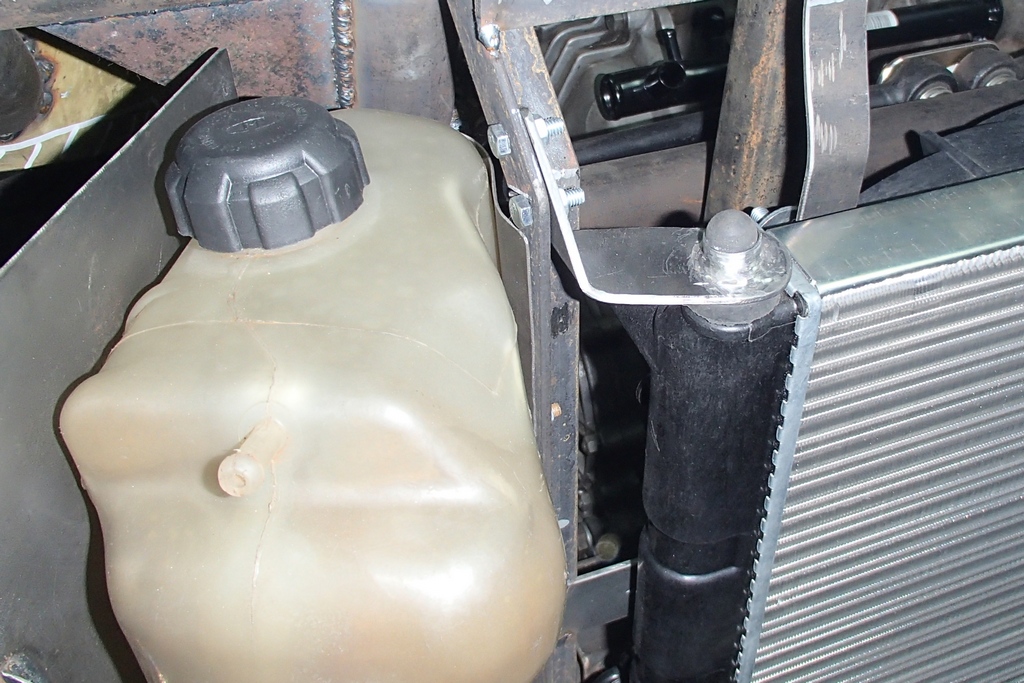

Верхний крепеж радиатора переделал на металл 3мм, с окантовочной трубкой. Александр Геннадьевич! Ты мне должен!!!



К нижним крепежам радиатора добавил только окантовочные трубки снизу



Более менее прояснилась концепция рычага и тяги переключения передач (напомню, что кулиса будет выводится из КПП в противоположную сторону, получился такой «пазл». Уже знаю как его соберу, осталось прикупить одну «железку» (вал руля от ВАЗ-2108), т.к. один остался от «донора»



Начал прикидывать детали инжектора, вот заглушка трамблера. Вопрос ко всем кто знает, как «победить» крепеж 3-ей шпильки? Почему такая разница (обведено красным цветом) ?

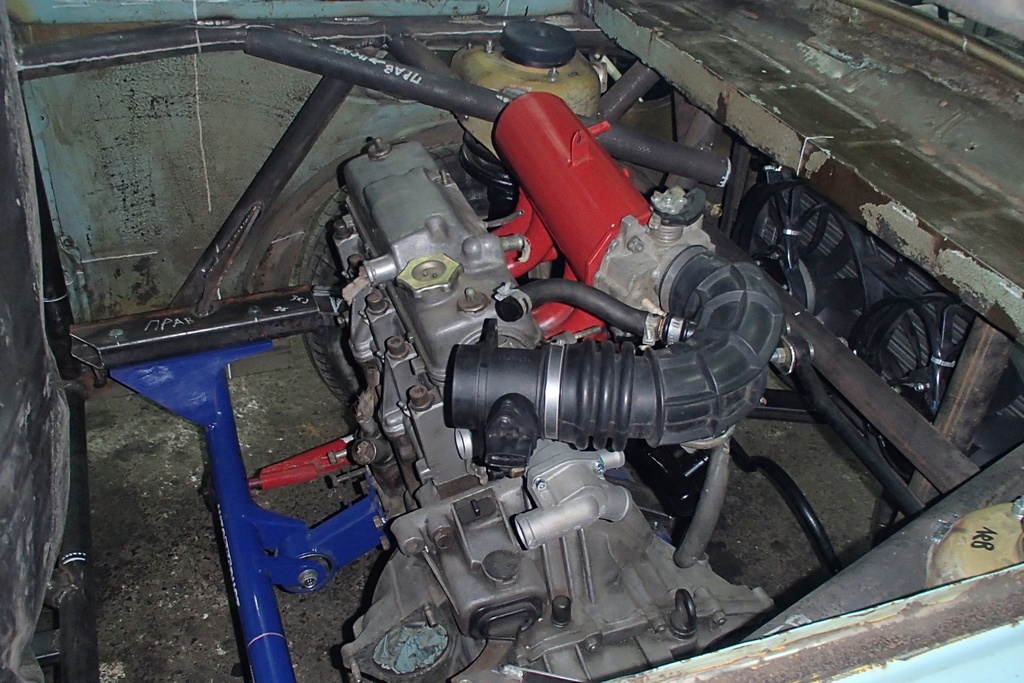

Прикинул нестандартный ресивер, ничего, уместился

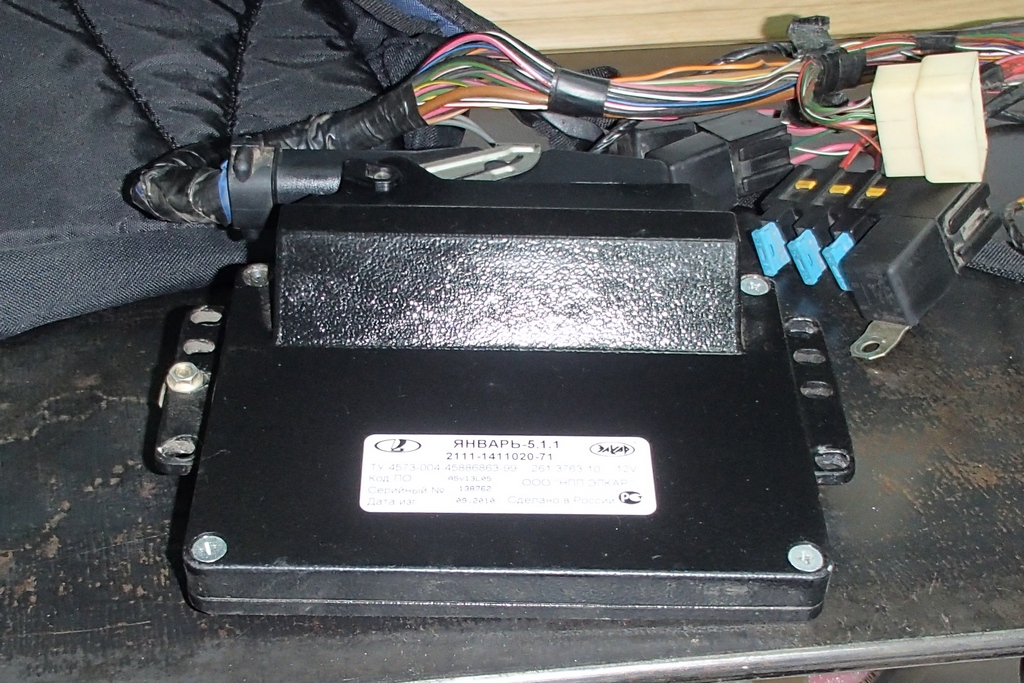

А это собственно мозги, искал именно «Январь». Огромное Спасибо Сергею и Александру Самсоновым!



До праздников выменял на КЦ «гравицапу» - дифференциал повышенного трения (дисковый), усилие 60%. Парадокс, но эта «гравицапа» обошлась мне со скидкой (опять же спасибо Сергею и Александру) дороже чем я изначально приобрел «горбатого»!

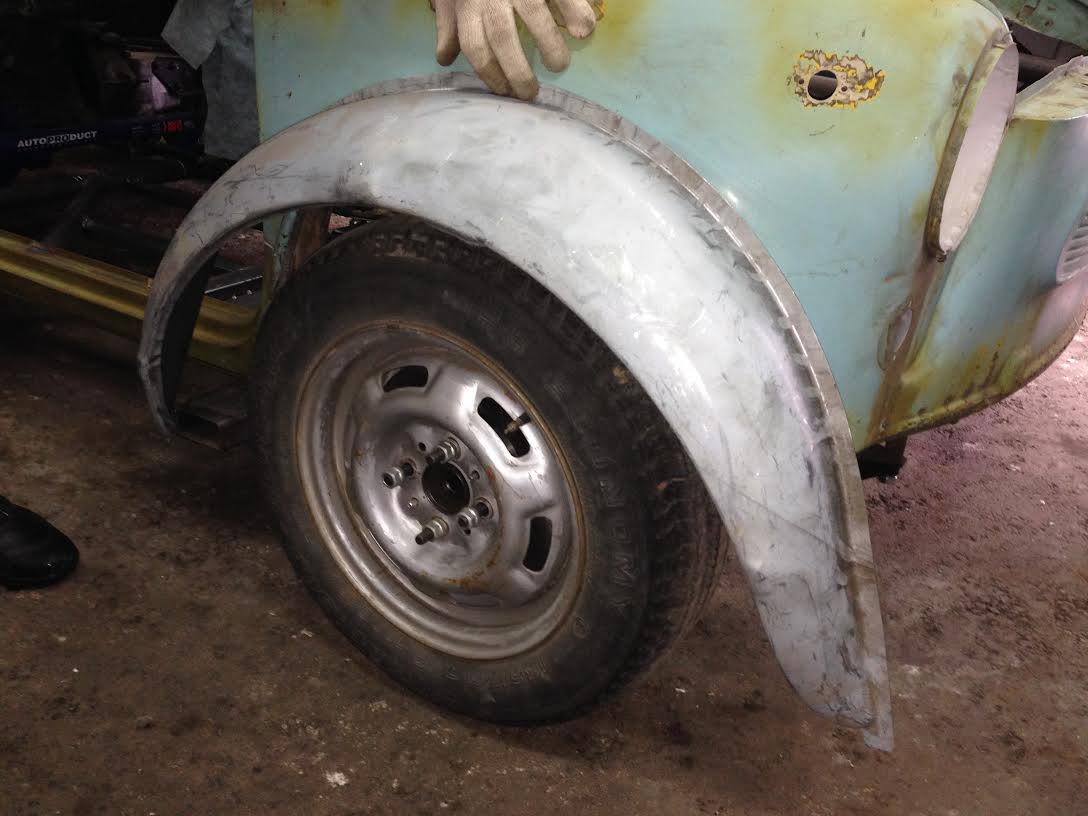

Ну и напоследок прикинул как будут смотреться арки крыльев (взяты внутренние арки от Нивы), пока просто прикинул, так сказать от чего отталкиваться, не более того!





Как всегда жду Ваших замечаний, советов!

[igo196610]

Заглушка ставится без проставки под бензонасос.

[rok]

Заглушка ставится без проставки под бензонасос.

Спасибо! Как же я так :blush2:

[tmrus]

Еще не очень понятно что будет в итоге, но уже понятно что будет люфтить очень сильно

[rok]

Еще не очень понятно что будет в итоге, но уже понятно что будет люфтить очень сильно

Карданчик слева устанавливается штатно (шарнир привода КПП), один из средних карданчиков возможно будет исключен из "пазла", иначе не получится, т.к. смещение вывода шарнира привода КПП относительно тяги кулисы у меня получилось порядка 150мм. На следующем фото видно это смещение. Карданчики (или один) планирую разместить между трубами (синей от подрамника и распорочной каркаса. Если посоветуете решение лучше, буду только благодарен!

[alkozlov]

Один кардан у коробки. И все. Тягу переключения гнуть по месту.

[владимир 122]

Классная идея с нивской аркой! Только колеса надо будет побольше что соответствовать арке!А значит ГП нужно соот-ю

[rok]

Классная идея с нивской аркой! Только колеса надо будет побольше что соответствовать арке!А значит ГП нужно соот-ю

С аркой идея не моя, увидел на драйве2, арка будет резаться под R15, а иначе какие же катки надо, 18-20 !? :shok:
