Багги М1 или свободные вариации на тему готовых чертежей

[cosolapyj]

Руль с авито, комплект классических ступичных подшипников (менять на шары пока не буду, что то подсказывает, что ролики при правильной регулировке, нормальной смазке и сальниках нааамного дольше ходят). Пример с классическими внедорожниками. Опоры коробки для обеспечения амортизации попо-места. Сиденья, то бишь. Подсмотрел у ребят с багги Р-481.

Купил оковских чашек пружин, на передний койловер.

[cosolapyj]

Ну и не много фото,когда это все встало на места.


Сделал задние "очки", под обычные фонари с прицепа. (заказал на али)


Установил сиденья. Водительское на полозьях от классики, пассажирское фиксировано. Рулевая колонка с донора, сохранила все регулировки.

[cosolapyj]

Передняя подвеска с отбойником. "Нулевой" клиренс 120мм (колесный диск+30мм). На заднем плане виден вакуумник с выносом.

Усилил передние стойки рамы, сделал двойными. Ну и изобразил агрессивные "ангельские глазки" - очки под фары.

[cosolapyj]

Передние амортизаторы сдвоенные. Однотрубные - каяба и монро. Все с задней подвески Вари.

[cosolapyj]

Интересно, что если оставлять "нулевой"дорожный просвет в 120мм, ходы подвески вполне скромные. фронт 360мм, корма 300мм. Хотя амортизатор сзади позволяет сделать 400... Но тогда при приземлении буду цеплять пузом грунт. Вряд ли моей спине это понравится. В следующей багги буду делать подвеску на 35" колесах. Тогда ход можно сделать в районе 400мм. Сейчас понял, что 28" колеса малы для безредукторных приводов. И такие хода подвески их максимум. В полностью выбранном ходе подвески наклон приводов всего -4 градуса. А мог бы быть -20.

Ну и еще не много фото

[cosolapyj]

[Леха 630]

Всё хорошо. Только картинки не видно.

[cosolapyj]

Странно, при предпросмотре нормально открываются и дальше то же..

[cosolapyj]

Завязываю с этим сайтом. Сейчас попробовал зайти с другого браузера, фото не видно. Буду искать ресурсы с нормальной, полноценной загрузкой. Господа Модераторы и владельцы сайта. Посмотрите Форумхаус. Миллионы пользователей и хороший мотор сайта. Всем удачи, всем пока!

[Zhenjko]

Фотографии можно и тут загружать, но есть лимит в три фото в сообщение.
Либо на Радикал.

[Bookvoed]

Зашел в сообщения с якобы фотками, у меня ни лиса, ни хром, ни эксплорер ничего не показывают, говорят неверный адрес. Ну видимо автор темы не склонен разбираться в таких мелочах

[Zhenjko]

Автор, ссылку дай на альбом на Mail.ru, подскажу.

[cosolapyj]

Сылка на альбом.
https://cloud.mail.ru/public/4uRS/6umZQGa1i

[Zhenjko]

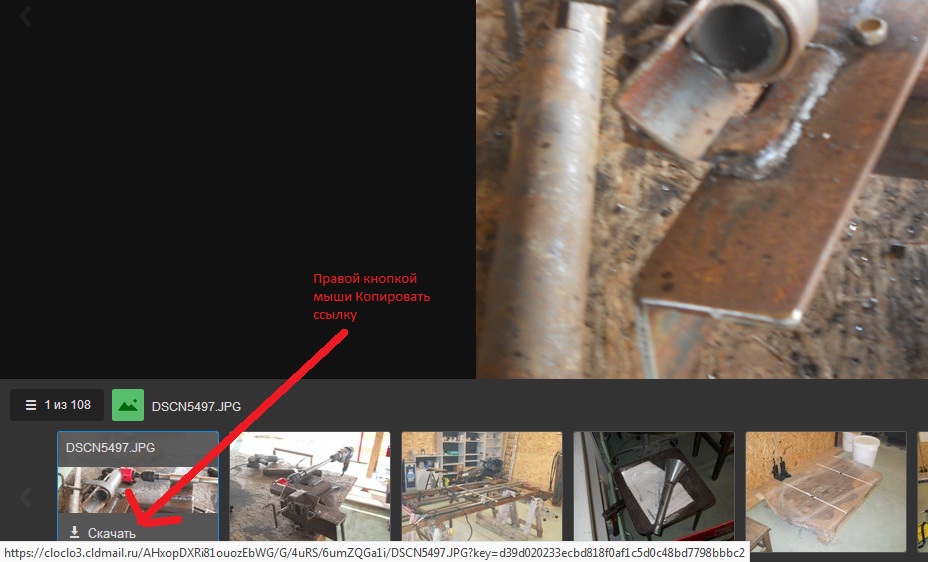

Вот такие ссылки надо (https://cloclo3.cldmail.ru/AHxopDXRi81o ... d7798bbbc2), копировать по кнопке Скачать (нажимаете ПКМ и копировать ссылку)

[trulonso]

отбойник при первом же хорошем пробое оторвет наконечник к херам )))
