Багги на электротяге
Модератор: User buggy
Багги на электротяге
Добрый день.
Захотел сделать машинку дочке. Хотелось бы с ДВС, КПП и проч, но ребенку и четырех лет нет, так что решил сделать электромобиль. Двигатель - мотор-колеса от гироскутера. Этих гириков сейчас на Авито от тысячи рублей всяких разных.
Подвеска - независимая, принцип очень понравился у Гопеда, решил скопировать.

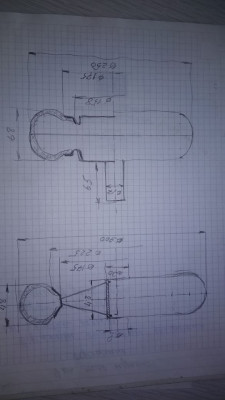

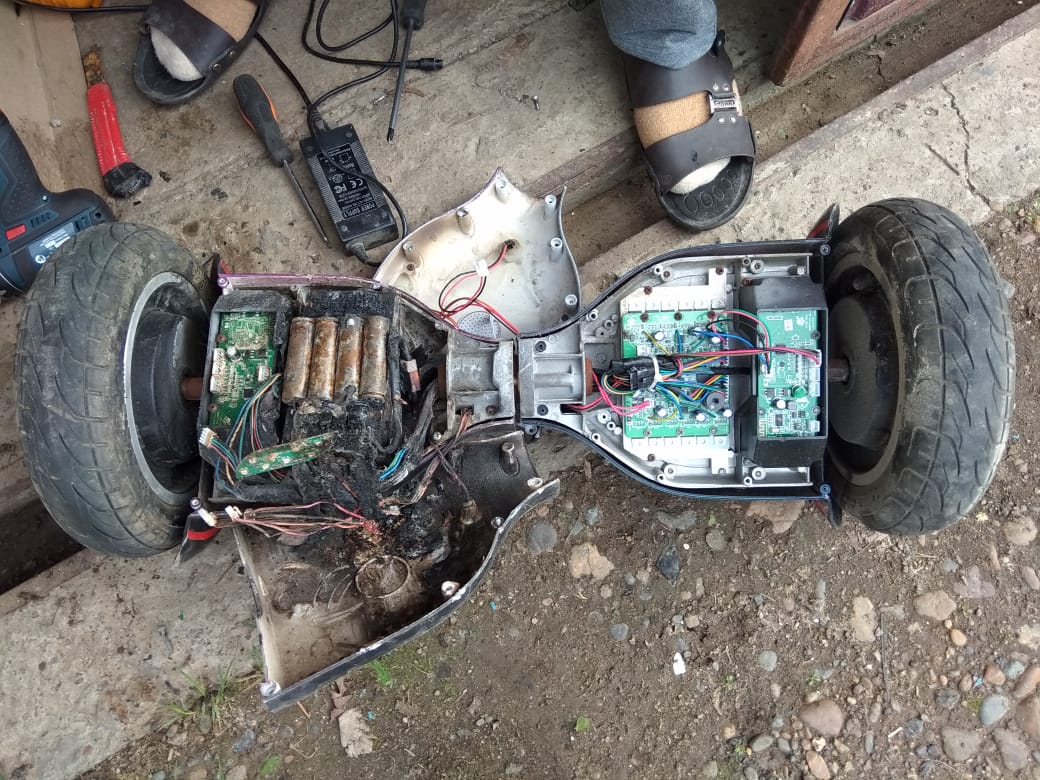

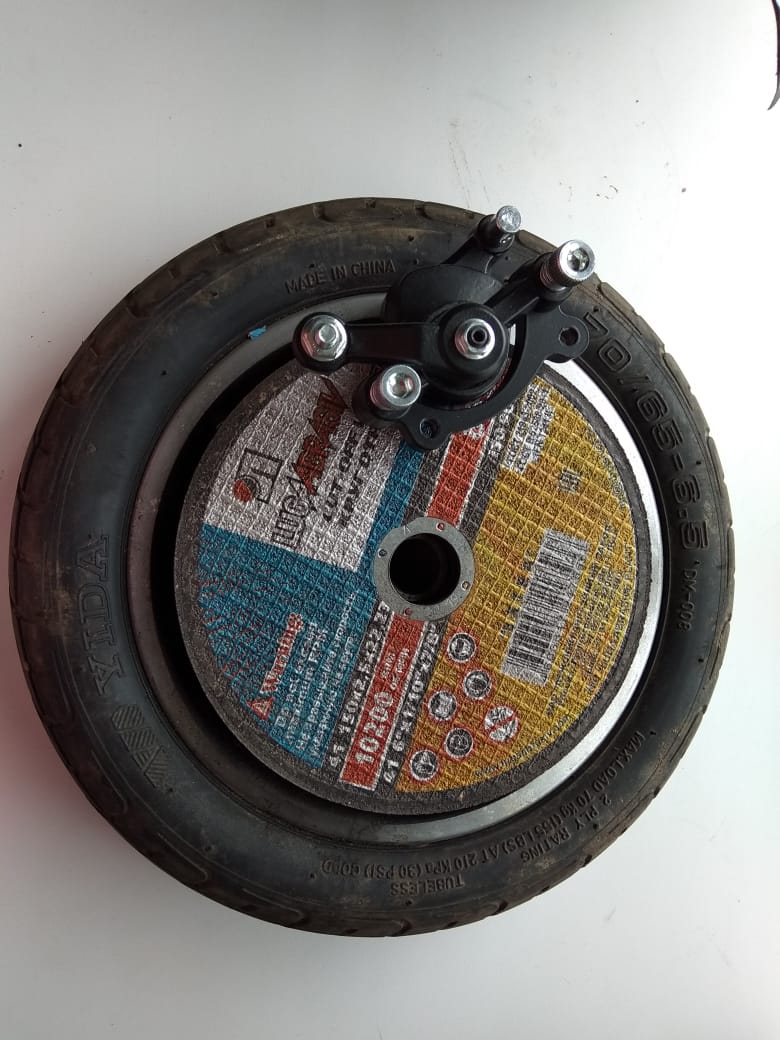

Итак, начнем. Гироскутер реально сгорел) Для передних колес куплена коляска на Авито за 300р. Обмеряем колеса. И строим в Инвенторе.
Здесь я пока возьму паузу, пойду читать, как вставлять большие картинки.
Захотел сделать машинку дочке. Хотелось бы с ДВС, КПП и проч, но ребенку и четырех лет нет, так что решил сделать электромобиль. Двигатель - мотор-колеса от гироскутера. Этих гириков сейчас на Авито от тысячи рублей всяких разных.
Подвеска - независимая, принцип очень понравился у Гопеда, решил скопировать.
Итак, начнем. Гироскутер реально сгорел) Для передних колес куплена коляска на Авито за 300р. Обмеряем колеса. И строим в Инвенторе.
Здесь я пока возьму паузу, пойду читать, как вставлять большие картинки.
Re: Багги на электротяге
Не разобрался, буду вставлять мелкие картинки. Извините)

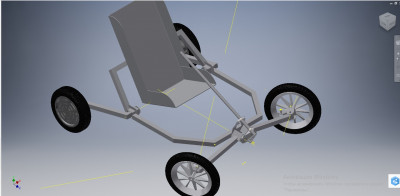

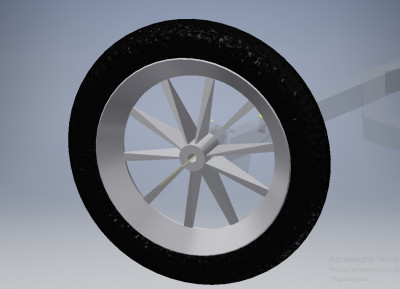

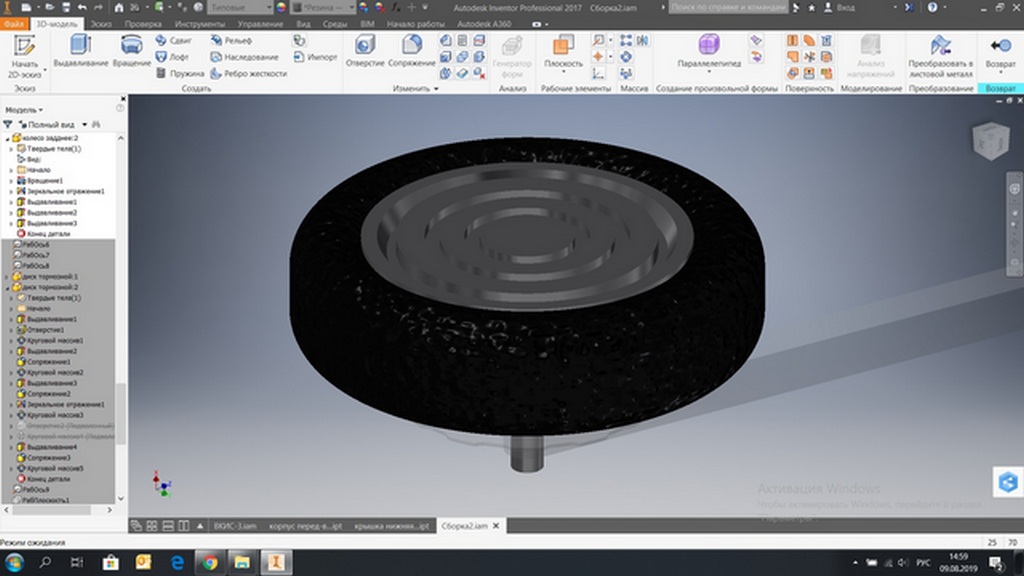

Стрю мотор-колесо Строю переднее колесо от коляски Рама
Стрю мотор-колесо Строю переднее колесо от коляски Рама
Re: Багги на электротяге
Права какие-то урезанные у меня. По три фотки только и то одобрения модератором ждать. Продолжим:

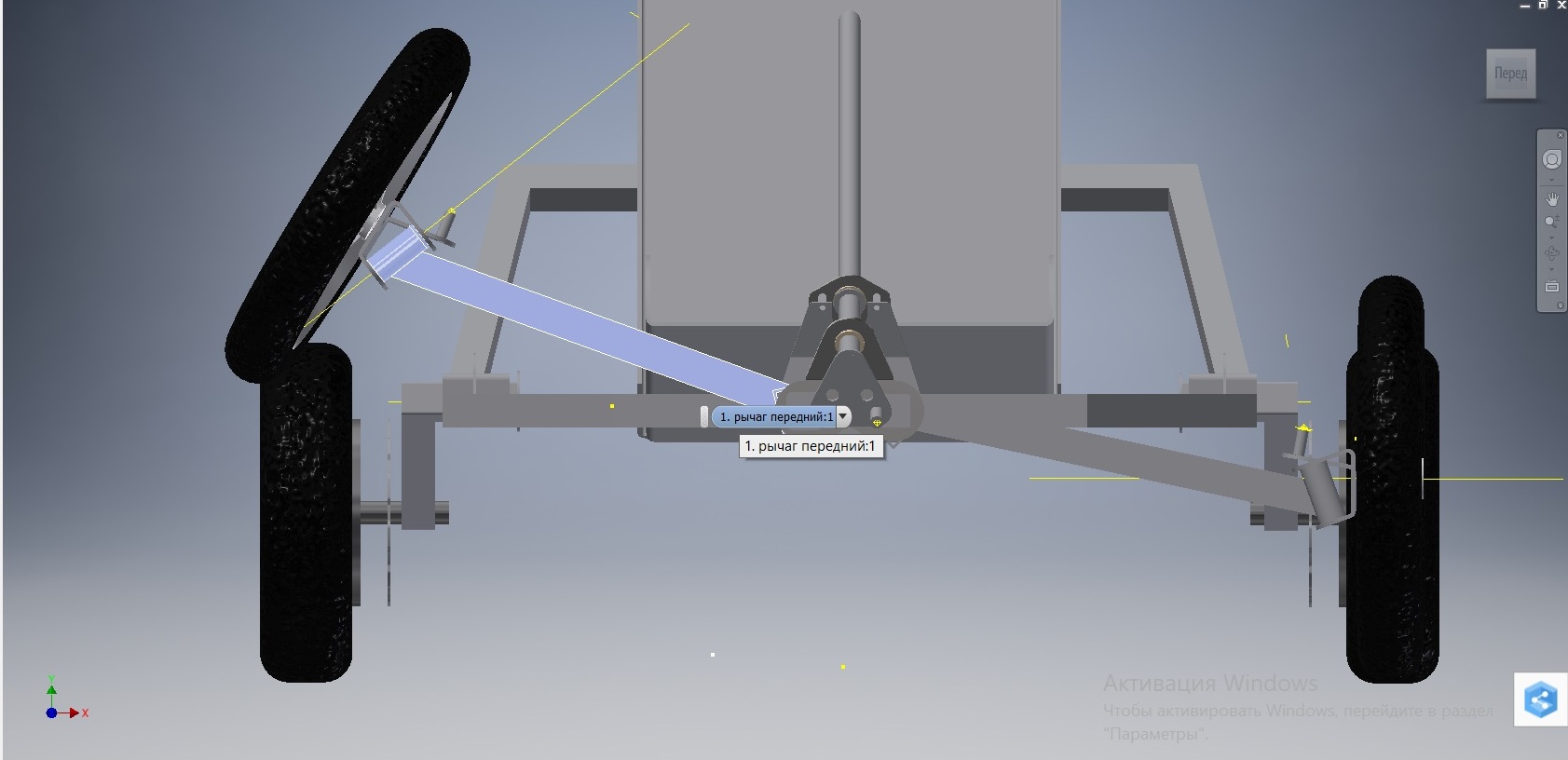

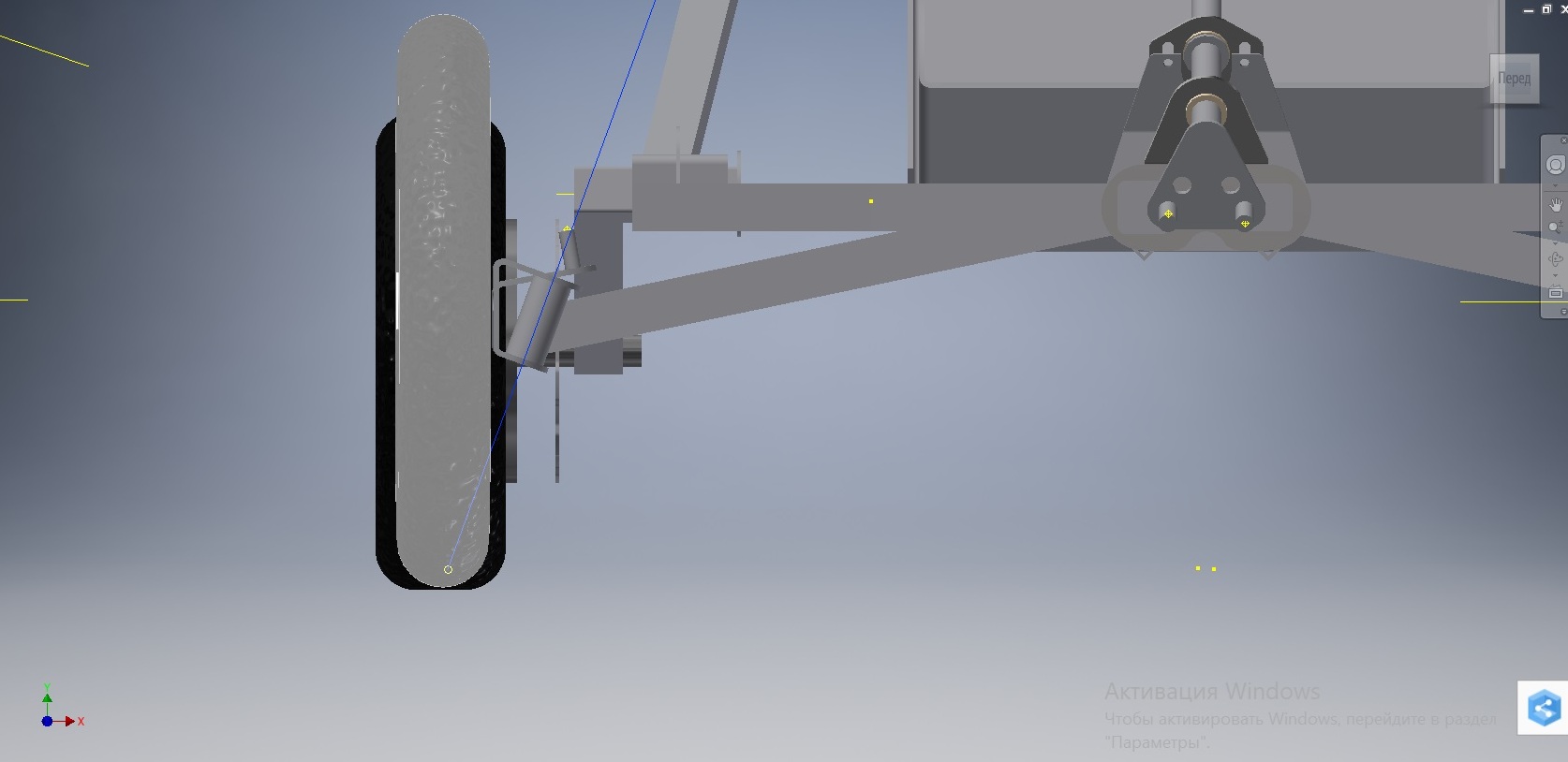

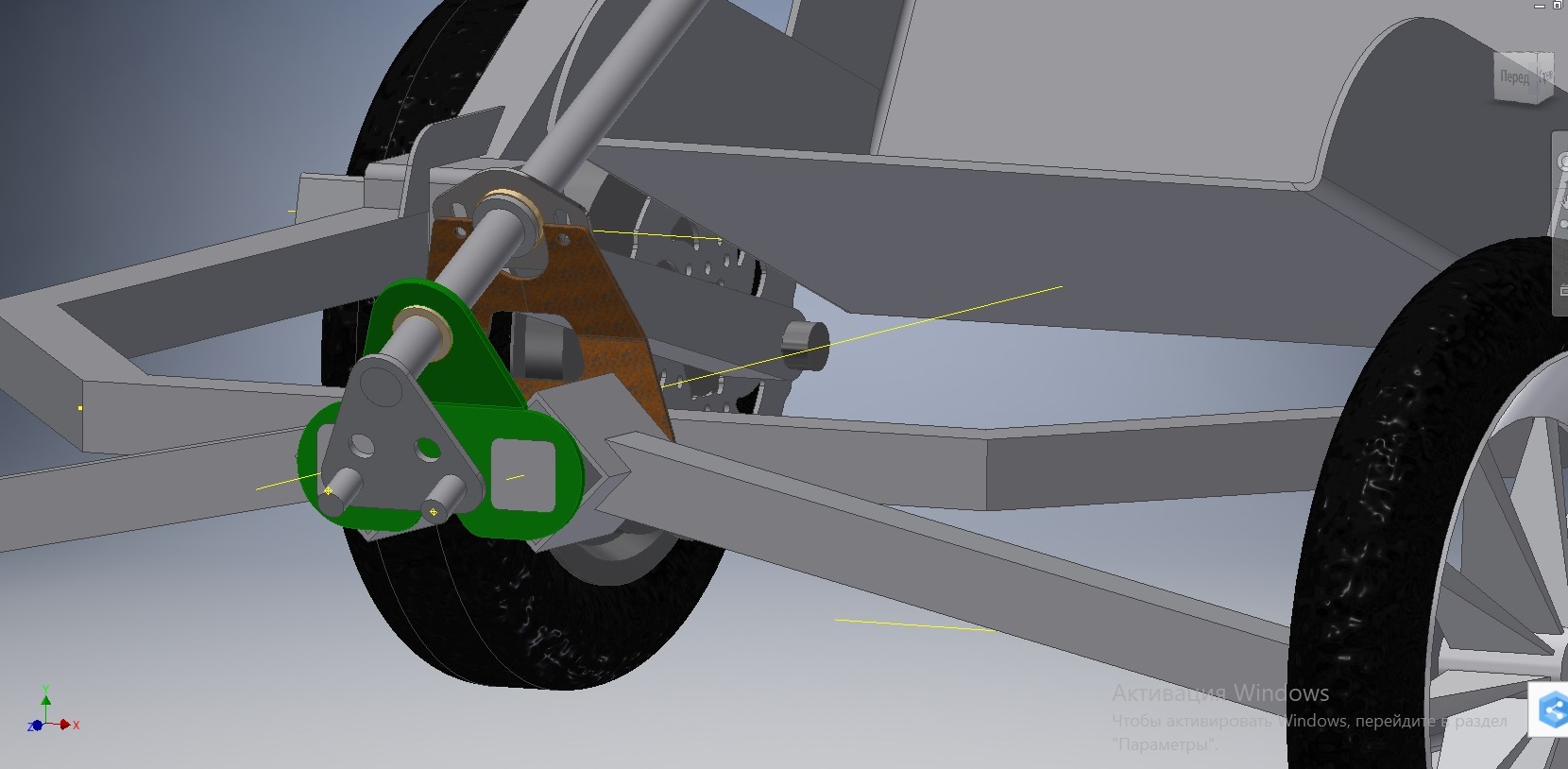

Плечо обката нулевое, ось завалил на 20 градусов, чтоб в руль не било. Паразитное подруливание постарался свести к минимуму. Для этого ось рулевых тяг опустил на уровень ось рычагов. Узел передней подвески разборный, на лазере нарезанный
Плечо обката нулевое, ось завалил на 20 градусов, чтоб в руль не било. Паразитное подруливание постарался свести к минимуму. Для этого ось рулевых тяг опустил на уровень ось рычагов. Узел передней подвески разборный, на лазере нарезанный
Re: Багги на электротяге
Фотки позволяет ставить только урезанные, ФАК читал, ничо не нашел об этом. Видимо, ограничения для новичков.
https://electrotransport.ru/ussr/index. ... 53.new#new

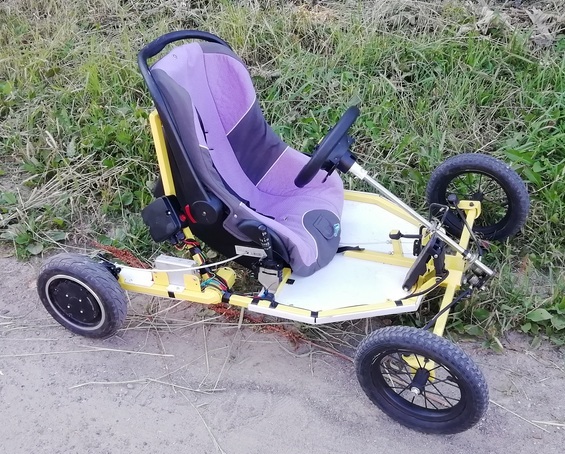

Короче, вот итоговый вид багги. Подвески независимые, скорость для ребенка - дай Бог, пришлось ставить ограничитель в виде резистора в разрыв педали газа. Подвеска получилась классная, в диагоналках не вывешивается, по кочкам скачет. Сиденье - автолюлька, плюс немного пенополиэтилена под колени.
Тормоза дисковые на задние колеса, привод тросовый. На педаль тормоза поставил концевик, чтоб отключал двигатель при торможении. Руль компьютерный. Буду добавлять каркас безопасности.
Если кто-нить прояснит по фоткам - выложу еще и в нормальном качестве. Тема есть здесь:https://electrotransport.ru/ussr/index. ... 53.new#new
Re: Багги на электротяге
Mixa, фотографии можно загружать сюда https://itmages.su
Re: Багги на электротяге
Отличная машинка! Какие аккумы стоят, запас хода, какие контроллеры ?
Re: Багги на электротяге
Спасибо. Аккум купил от гироскутера, там 20 элементов 18650. 10s2p.
По пробегу, хз, ребенку четырех лет нет, скорость ограничил. По времени катания - за полтора часа напруга упала с 42 до 39 вольт. Батарея отрубается при 32. Примерно можно прикинуть, часа на 4 должно хватать.
По пробегу, хз, ребенку четырех лет нет, скорость ограничил. По времени катания - за полтора часа напруга упала с 42 до 39 вольт. Батарея отрубается при 32. Примерно можно прикинуть, часа на 4 должно хватать.
Re: Багги на электротяге
Контроллеры с Али, два независимых. Только управляющий сигнал от педали газа и провод реверса запараллелены. Дайте мне нормальные права, напишу подробнее)
Re: Багги на электротяге
Продолжение то будет?
Re: Багги на электротяге
Надо бы продолжить, уважить форум). Форум классный, много интересного. Вроде "младшим юзером" назначили, надо оправдывать доверие.
Сам читаю форум давно, никогда не писал, т.к. плохо делать не люблю, а если соберусь хорошо делать - будет надолго и недострой. Решил хоть ребенку машинку собрать).
Продолжим:
Рама из профиля 20х20 стенка 1,5. понимаю, что не по фен-шую, но так проще и легче чем ВГП.
Сварочный стол - мой. Стол резал лазером, сваривал полуавтоматом. Поле 800х1000
Общий вид готовой рамы
Узел передней подвески
под педалью тормоза - кнопка нормально разомкнутая, о ней позже
Сам читаю форум давно, никогда не писал, т.к. плохо делать не люблю, а если соберусь хорошо делать - будет надолго и недострой. Решил хоть ребенку машинку собрать).
Продолжим:
Рама из профиля 20х20 стенка 1,5. понимаю, что не по фен-шую, но так проще и легче чем ВГП.
Сварочный стол - мой. Стол резал лазером, сваривал полуавтоматом. Поле 800х1000
Общий вид готовой рамы
Узел передней подвески
под педалью тормоза - кнопка нормально разомкнутая, о ней позже
Re: Багги на электротяге

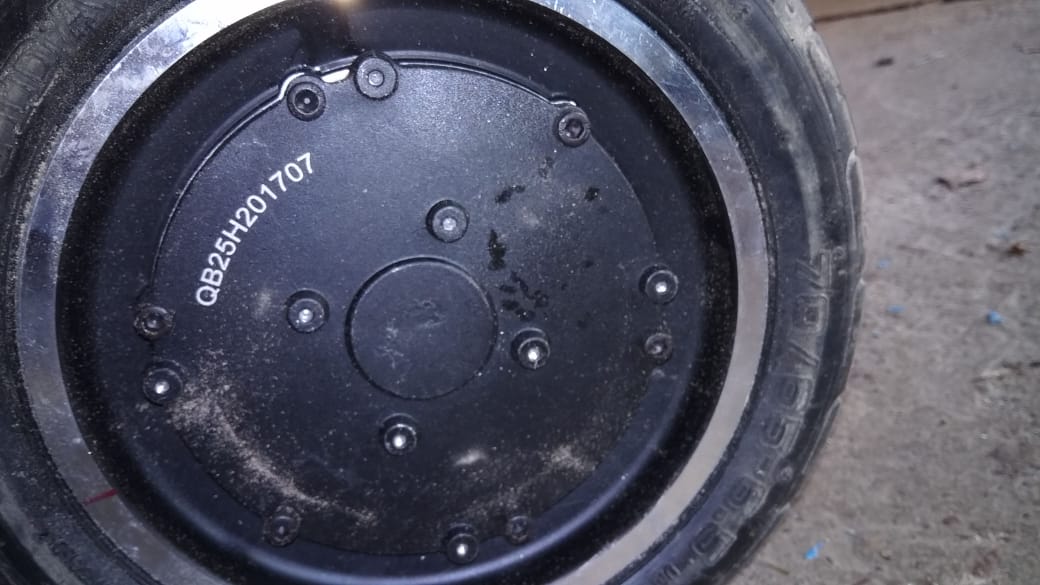

Колеса ведущие в гироскутере крепятся пластиной на 4 болта каждое. Я взял полдюймовую трубу, проточил внутр диаметр на 16, сбоку приварил гайку от проворачивания вала. Норм конструкция, пока живет.

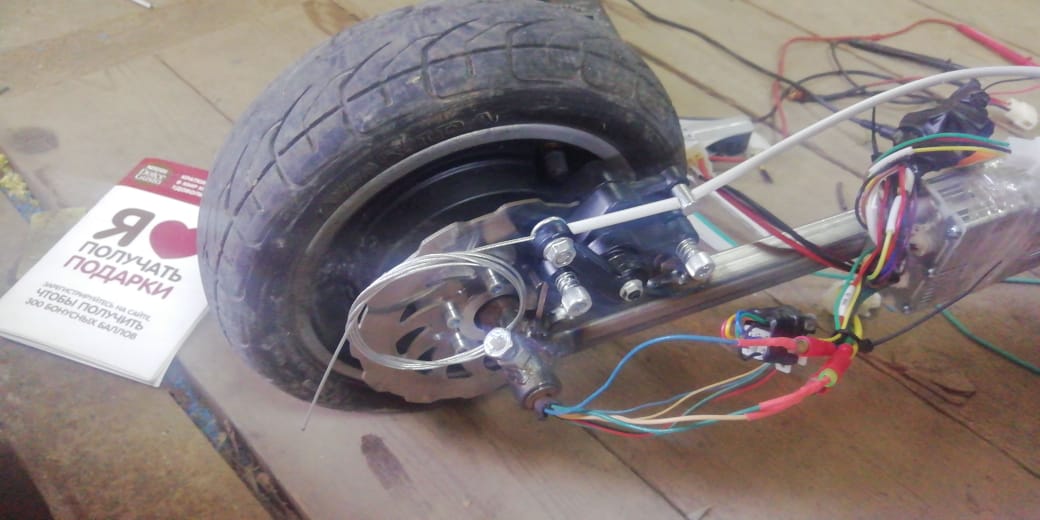

Тут же видно крепление тормозного суппорта. Из металла двойки, жесткий болгаринг
Крепление рулевой колонки, сделал регулируемым по высоте. От первоначальной идеи крепления маленько ушел в сторону. Здесь же видно крепление педали газа, т.к. родную платформу педали не мог втиснуть в габариты.
Узел крепления поворотного кулака. Высокая гайка М10, рассверлена сверлом на 10, вставлены втулки из нейлона 10/8. Решение неудачное, втулки разбились(.
Тут же видно крепление тормозного суппорта. Из металла двойки, жесткий болгаринг
Крепление рулевой колонки, сделал регулируемым по высоте. От первоначальной идеи крепления маленько ушел в сторону. Здесь же видно крепление педали газа, т.к. родную платформу педали не мог втиснуть в габариты.
Узел крепления поворотного кулака. Высокая гайка М10, рассверлена сверлом на 10, вставлены втулки из нейлона 10/8. Решение неудачное, втулки разбились(.
Re: Багги на электротяге

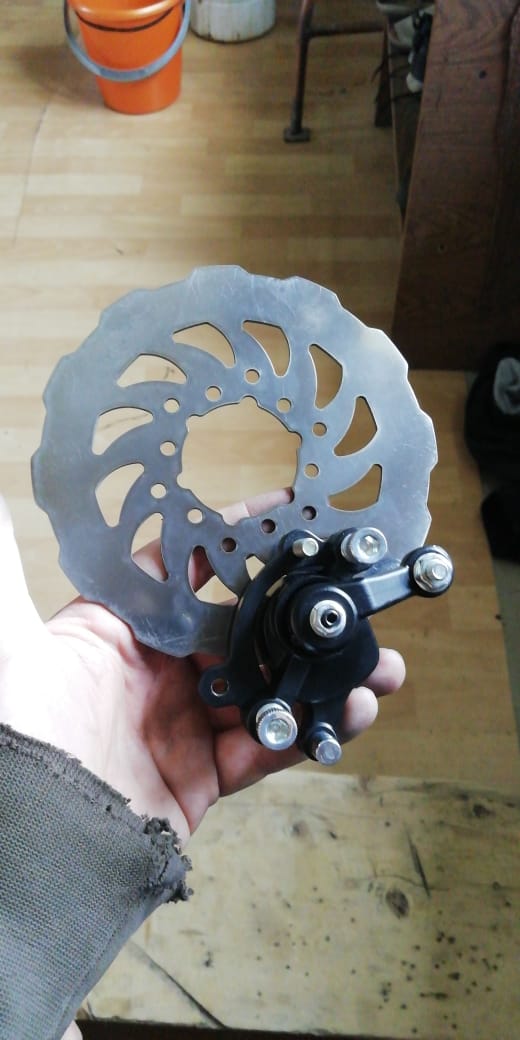

Тормозной диск.
Примерка Нержа 2мм, вырезано лазером. Диск прикрутил к алюминиевой проставке 20мм. Диаметр диска 140 мм - перебор. Лучше делать поменьше. Меньше масса, момент инерции, дешевле и проч.
Примерка Нержа 2мм, вырезано лазером. Диск прикрутил к алюминиевой проставке 20мм. Диаметр диска 140 мм - перебор. Лучше делать поменьше. Меньше масса, момент инерции, дешевле и проч.
Re: Багги на электротяге
Поворотные кулаки:
профильную трубу 40х40х2 согнул вв тисках ромбом. Сплошные плюсы: симметричная форма право-лево, одинаковые размеры. Сверлю отверстия под ось поворота и ось колеса.
Ось колеса - японский болт м10, обрезан и обварен.
профильную трубу 40х40х2 согнул вв тисках ромбом. Сплошные плюсы: симметричная форма право-лево, одинаковые размеры. Сверлю отверстия под ось поворота и ось колеса.
Ось колеса - японский болт м10, обрезан и обварен.
Re: Багги на электротяге
Итоговые фотки
Аккум крепится на подложку из двухстороннего скотча, плюс резинка от камеры
Справа от сиденья - рычаг стеклоочистителя Тойота, для заднего хода. Чуть повыше - распредкоробка. В ней собрал сигнал с двух контроллеров на задний ход, педаль газа, концевик тормоза. В коробку врезал выключатель всей машинки, разъем зарядки и резистор на педаль газа (ограничить макс скорость)
Аккум крепится на подложку из двухстороннего скотча, плюс резинка от камеры
Справа от сиденья - рычаг стеклоочистителя Тойота, для заднего хода. Чуть повыше - распредкоробка. В ней собрал сигнал с двух контроллеров на задний ход, педаль газа, концевик тормоза. В коробку врезал выключатель всей машинки, разъем зарядки и резистор на педаль газа (ограничить макс скорость)
