Строю багги карт кросс
Всем привет.
На днях начинаю новый проект багги, багги будет типа карт кросс не особо большая и не особо дорогая.
На раму купил уже 32-ю трубу, шовная. Смотрится как-то слишком толстой.
Двигатель будет использоваться от Honda-cbr 954rr 150 коняшек. инжектор.
Чертежей нормальных нет, есть черновая модель рамы, слеплю сначала раму на а потом весь крепеж прорисую и приварю.
Рейка рулевая будет стандарт, от ваз 08 укороченная. Колеса а точнее диски уже есть на 13 но хочу поставить еще меньше. максималку тоже много не хочу. км 150 устроит. Подвеска планируется на шс.
Двигатель тот что купил и уже пытался запустить в гараже, но оказалось забыли отдать датчик падения.
Сборку буду выкладывать тут и на своем канале ютуб
Ну от какого вида багги я отталкиваюсь
На днях начинаю новый проект багги, багги будет типа карт кросс не особо большая и не особо дорогая.
На раму купил уже 32-ю трубу, шовная. Смотрится как-то слишком толстой.
Двигатель будет использоваться от Honda-cbr 954rr 150 коняшек. инжектор.
Чертежей нормальных нет, есть черновая модель рамы, слеплю сначала раму на а потом весь крепеж прорисую и приварю.
Рейка рулевая будет стандарт, от ваз 08 укороченная. Колеса а точнее диски уже есть на 13 но хочу поставить еще меньше. максималку тоже много не хочу. км 150 устроит. Подвеска планируется на шс.
Двигатель тот что купил и уже пытался запустить в гараже, но оказалось забыли отдать датчик падения.
Сборку буду выкладывать тут и на своем канале ютуб
Ну от какого вида багги я отталкиваюсь
:crazy_pilot:
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
Re: Строю багги Злая сука
Это же финская машинка. Давно на нее засматривался, даже раму начинал рисовать, но как то не сложилось. Очень красивая и злая машинка!
Давай Макс, буду с удовольствием следить за процессом.
Давай Макс, буду с удовольствием следить за процессом.
Re: Строю багги Злая сука
Это Испанские багги, я уже очень давно на них заглядывал тоже. Сейчас когда движок купил, не знал куда его поставить. А сейчас уже второй день хожу вокруг пары труб и не могу начать. давно багги не собирал
:crazy_pilot:
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
Re: Строю багги Злая сука
Покопался, и действительно, не фины их делают, а испанцы.
Просто впервые нашел их на сайте http://www.speedweekend.fi/ , там еще Мика Хирвонен представлял эту машинку, думал его разработка.
Нашел и испанцев - https://www.speed-car.com/xtrm-e.html
Просто впервые нашел их на сайте http://www.speedweekend.fi/ , там еще Мика Хирвонен представлял эту машинку, думал его разработка.
Нашел и испанцев - https://www.speed-car.com/xtrm-e.html
Re: Строю багги Злая сука
Всем привет.
Каркас моделировался по фото из интернета.
Изначально мне модель смоделировал Эдуард Кишковаров, дальше я уже все перекроил и сделал под свой радиус трубогиба и под свою трубу. Надеюсь, что все получится.
Двигатель я так и не запустил, оказывается на приборке забыли датчик падения, после как подавал питание напрямую на насос, боюсь что спалил мозги.
Каркас моделировался по фото из интернета.
Изначально мне модель смоделировал Эдуард Кишковаров, дальше я уже все перекроил и сделал под свой радиус трубогиба и под свою трубу. Надеюсь, что все получится.
Двигатель я так и не запустил, оказывается на приборке забыли датчик падения, после как подавал питание напрямую на насос, боюсь что спалил мозги.
:crazy_pilot:
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
Re: Строю багги Злая сука
Трубы я гну по своему, не пользуюсь угломерами, транспортирами. Только рулетка.
Сейчас не могу определится делать переднюю трубу с двумя соединениями или с одним. Одно соединение делать очень сложно, это большая длина трубы, больше 4 метров. Мне такую трубу сложно привезти, мне такую трубу сложно гнуть, из-за размера гаража.
Ну и так же нижняя часть рамы, тоже думаю, два или одно соединение.
С задней спинкой все просто, высота 1100мм. ширину сделал 1000мм
Самым сложным элементом является передняя верхняя часть рамы. Задняя часть рамы из двух труб, которая гнется в двух плоскостях.
На днях думаю буду пробовать, фото буду выкладывать по мере сборки
Сопрягать трубы буду без торцевателя, так как у меня кто-то стащил коронку вместе с переходником. Ну а во вторых, сварку буду производить полуавтоматом, а для него надо что бы была хорошая разделка, трубы буду резать болгаркой по формуле.
http://snip.awardspace.com/ раньше по этому сайту был калькулятор как резать трубы болгаркой под разное сопряжение
Сейчас не могу определится делать переднюю трубу с двумя соединениями или с одним. Одно соединение делать очень сложно, это большая длина трубы, больше 4 метров. Мне такую трубу сложно привезти, мне такую трубу сложно гнуть, из-за размера гаража.
Ну и так же нижняя часть рамы, тоже думаю, два или одно соединение.
С задней спинкой все просто, высота 1100мм. ширину сделал 1000мм
Самым сложным элементом является передняя верхняя часть рамы. Задняя часть рамы из двух труб, которая гнется в двух плоскостях.
На днях думаю буду пробовать, фото буду выкладывать по мере сборки
Сопрягать трубы буду без торцевателя, так как у меня кто-то стащил коронку вместе с переходником. Ну а во вторых, сварку буду производить полуавтоматом, а для него надо что бы была хорошая разделка, трубы буду резать болгаркой по формуле.
http://snip.awardspace.com/ раньше по этому сайту был калькулятор как резать трубы болгаркой под разное сопряжение
:crazy_pilot:
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
Re: Строю багги Злая сука
Макс, ну ты как в лесу живёшь ) , почту свою кинь в личку, отправлю переходник.
Re: Строю багги Злая сука
Не удобно спрашивать. Ты и так мне торцеватель подарил
:crazy_pilot:
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
Re: Строю багги Злая сука
Какая предположительная масса рамы по 3-д модели получается?
Re: Строю багги Злая сука
В солиде я свою трубу добавил только 32-рую, указал диаметр и правильную толщину стенки, другие трубы из библиотеки, там не верная конфигурация, не под мои трубы. Вес пишет что 90 кг, это на 10 кг больше чем была у меня барракуда
:crazy_pilot:
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
Re: Строю багги Злая сука

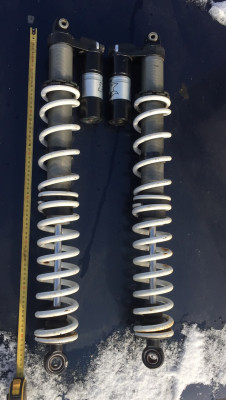

:crazy_pilot:
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
Re: Строю багги Злая сука
Всем привет.
Первый день прошел не удачно. Давно не собирал рамы, явная причина всех косяков которые происходили целый день.
Размеры рамы подготовил не полностью, пришлось дорабатывать, так как нижние трубы не смог так рядом согнуть.
Первую трубу начал гнуть, заднюю спинку. Обычно использую песок для утрамбовки в трубе, что бы меньше была гармошка. Но в этот раз песок оказался сырой, то ли кошки нагадили, то ли дождем намочило, нюхать не стал.
Первый угол сразу согнуло с хорошим изломом, остальные только гармошкой. На этом мое настроение упало (
Вторую трубу начал гнуть нижнюю часть рамы, в передней части два гиба были слишком близко, второй угол я сделал не по чертежам и сбились все углы и размеры, вторая труба тоже в брак.
Третья труба, это передняя, но думаю ее я сейчас точно сделаю как надо. Но когда из модели переносил в другой эскиз, размеры сбились и это оказался какой-то жираф. Так я не косячил очень давно.
Ну ладно. Сделаю нормальные чертежи, распечатаю на бумаге, как я обычно люблю, что бы можно было потом ручкой записать на сколько градусов я гну трубы, что бы делать углы зеркально.
Трубы будут с сварным швом по середине, мне не реально сделать, что бы шов был один, так что буду трубы собирать по двум половинкам.
За-то стол собрал, конечно у меня от него мало, что осталось, все порезал на вездеходы и на верстак.
Достал двигатель, посмотрел примерно как будет смотреться задняя спинка и габариты движка.
Открутил выхлоп от рестиктора, что бы снять размеры фланца под выход 4-х трубы, что бы в дальнейшем завязать из в одну только под другим углом.
Ну на сегодня все.
Первый день прошел не удачно. Давно не собирал рамы, явная причина всех косяков которые происходили целый день.
Размеры рамы подготовил не полностью, пришлось дорабатывать, так как нижние трубы не смог так рядом согнуть.
Первую трубу начал гнуть, заднюю спинку. Обычно использую песок для утрамбовки в трубе, что бы меньше была гармошка. Но в этот раз песок оказался сырой, то ли кошки нагадили, то ли дождем намочило, нюхать не стал.
Первый угол сразу согнуло с хорошим изломом, остальные только гармошкой. На этом мое настроение упало (
Вторую трубу начал гнуть нижнюю часть рамы, в передней части два гиба были слишком близко, второй угол я сделал не по чертежам и сбились все углы и размеры, вторая труба тоже в брак.
Третья труба, это передняя, но думаю ее я сейчас точно сделаю как надо. Но когда из модели переносил в другой эскиз, размеры сбились и это оказался какой-то жираф. Так я не косячил очень давно.
Ну ладно. Сделаю нормальные чертежи, распечатаю на бумаге, как я обычно люблю, что бы можно было потом ручкой записать на сколько градусов я гну трубы, что бы делать углы зеркально.
Трубы будут с сварным швом по середине, мне не реально сделать, что бы шов был один, так что буду трубы собирать по двум половинкам.
За-то стол собрал, конечно у меня от него мало, что осталось, все порезал на вездеходы и на верстак.
Достал двигатель, посмотрел примерно как будет смотреться задняя спинка и габариты движка.
Открутил выхлоп от рестиктора, что бы снять размеры фланца под выход 4-х трубы, что бы в дальнейшем завязать из в одну только под другим углом.
Ну на сегодня все.
:crazy_pilot:
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
Re: Строю багги Злая сука
:crazy_pilot:
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
http://vk.com/id7112671
http://www.youtube.com/channel/UCCFL-4zHM6O2pWIYDdNsoDQ
Barracuda viewtopic.php?f=21&t=8269
DirtDevil viewtopic.php?f=45&t=12477
Piranha viewtopic.php?f=21&t=6104
Re: Строю багги Злая сука
Неудобно на потолке по большому ходить.... давай в личку почту!
Для таких как ты приятно стараться! Такие проекты делаешь замечательный, читаю и слюнями исхожу... у самого время нет делом заняться.
