Статья из журнала "Моделист-конструктор" № 1 за 1989 г.
Долго думал, в каком разделе ее опубликовать, но все же размещаю в "Библиотеке" - на основе этой статьи можно собрать спортивную багги... Ее сестры и сейчас дают прикурить своим более современным сестрам на треках.
Впервые багги появились в 50-е годы нашего столетия в США. Сначала это были обычные легковые автомобили, изношенные, уже не пригодные к нормальной эксплуатации. Они отличались экстравагантным внешним видом - без дверей, крыльев, а то и вовсе без кузова. На них владельцы лихо носились по песчаным дюнам, порой устраивая между собой гонки. Новинка многим пришлась по вкусу, и стихийные соревнования стали иногда вырастать в грандиозные автокросс-шоу. Популярность багги росла и вскоре перешагнула границы Штатов - машины этого типа распространились по всему миру.
В начале 70-х годов первые багги появились и в СССР. В них тоже можно было узнать обычные легковые автомобили - ГАЗ-69, "Запорожец", "Москвич", "Жигули",- разве что с упрощенными кузовами.
В 1972 году группа студентов Тольяттинского политехнического института (ТПИ) в инициативном порядке приступила к разработке проекта собственного кроссового автомобиля. Так началась история СКБ "Багги". Первенец, получивший обозначение Б-2901, представлял собой двухместный спортивно-туристический автомобиль, созданный на базе "Жигулей" и имевший ту же схему: двигатель - впереди, ведущие колеса - задние (для увеличения загрузки последних двигатель, водитель и пассажир были смещены назад); устанавливался и небольшой багажник. Эта машина увидела свет в 1975 году и была первой в Тольятти. На ней применили пространственную раму, из труб, к которой приваривались дуги безопасности и крепились стеклопластиковые и алюминиевые панели кузова. Позже это стало характерной особенностью всех багги. Ход подвесок увеличили до 120 мм. Благодаря тщательной проработке вес Б-2901 составил 750 кг - значительно меньший по сравнению с другими аналогичными машинами.
Дебют багги ТПИ на кроссе "Серебряная ладья" оказался удачным. Вот что писала об этом газета "Волжский комсомолец": "Стартовали студенты вместе с участниками автокросса - профессиональными гонщиками. Смотрелся диковинный автомобиль рядом со сверкающими "Жигулями" и "Волгами" довольно невыигрышно. Но, когда дали старт, зрительские симпатии сразу переметнулись к студенческой машине. На трудной трассе она показала все свои достоинства - устойчивость, высокую проходимость, маневренность, скорость".
И все-таки это был автомобиль больше для туризма, у него даже появились последователи, в том числе и "Аргамак", построенный в клубе при АвтоВАЗтехобслуживании города Тольятти. Тем временем стали появляться багги на ВАЗе, в лаборатории спортивных и гоночных автомобилей (ЛСГА) и в других организациях. И уже было ясно, что в ближайшем будущем понадобятся другие, более динамичные, маневренные машины, способные удерживать лидерство в острой спортивной борьбе. Начались упорные поиски оптимальных конструкций. Такие же проблемы решали и гонщики из других городов страны. К примеру, багги, построенные на базе "Запорожцев", из-за солидной загрузки задней оси и малой мощности двигателя (не больше 50 л. с.) плохо управлялись, да и динамические качества оставляли желать лучшего. Выход был найден - весь силовой агрегат ЗАЗ стали разворачивать на 180°, коробкой передач назад, как на автомобилях гоночных формул. Такая схема компоновки оказалась удачной, прижилась и стала классической для багги малых и средних удельных мощностей. После анализа компоновочных схем и проработки некоторых вариантов стало ясно, что для кроссовой трассы приемлемы четыре варианта:
|

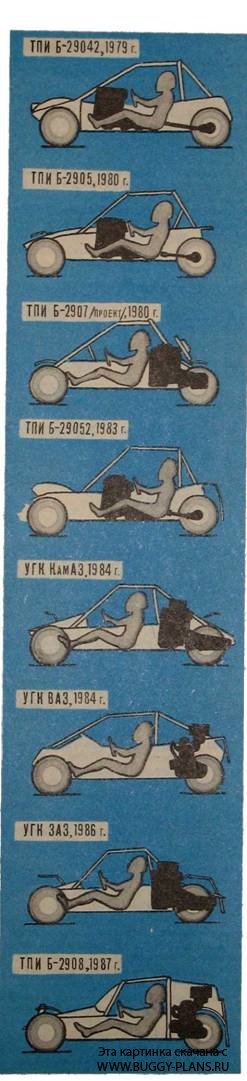

1. Дальнейшее развитие "вазовской" схемы. Водитель сместился назад, а двигатель - вправо и назад. Единственная схема, где оставлена зависимая подвеска задних колес.
2. Вариант, в котором двигатель с коробкой передач развернуты на 180° и установлены над или перед редуктором зад- него моста; крутящий момент от коробки передач через промежуточный редуктор и карданный вал передается на редуктор заднего моста.
3. Схема компоновки гоночных моделей: двигатель располагается продольно за спиной водителя, коробкой передач назад.
4. Схема с расположением двигателя поперек рамы за спиной водителя.
Наиболее перспективные схемы - третья и четвертая - оказались в то время нереальными: не было коробок передач, способных выдержать значительные нагрузки - крутящий момент до 250 кгс * м. Делать багги такой схемы - значило разрабатывать и изготовлять коробки передач своей конструкции, поэтому упор был сделан на первые две схемы. Некоторые выпускники ТПИ, став инженерами, не оставили работу над багги. Так, Владимир Губа - первый староста СКБ,- начав проектирование машин второй схемы еще студентом, продолжил ее и после окончания института и положил начало целой серии багги, которые составляли сильную конкуренцию своим спортивным собратьям до начала 80-х годов. Именно на таком автомобиле Леонид Рева (ВАЗ) дважды становился чемпионом СССР; В. Губа - чемпионом страны 1980 года, а в 1983-м он первым из советских баггистов сделал пробный выезд на этап Кубка Дружбы социалистических стран в Болгарию. Но основной недостаток - большой вес и сложность трансмиссии - так и не удалось устранить без потери надежности и усложнения технологии изготовления, что и послужило причиной схода этой схемы со спортивной арены. Однако за ней осталось большое преимущество - возможность без особых затрат применить на базовом шасси полный привод. Кстати, полноприводная модификация прототипа ВАЗ-2108 для ралли - ВАЗ-2908 - выполнена по той же схеме.
В другом направлении работали члены СКБ ТПИ Г. Иванчук и В. Артамонов. Взяв за основу "вазовскую" компоновку, они независимо друг от друга создали чисто спортивные варианты этой схемы. После окончания института Г. Иванчук продол жил работу над багги в ЛСГА. Аналогичные машины были построены в ТПИ (Б-29042) и на станции АвтоВАЗтехобслуживания Тольятти. Первые багги этой компоновки полностью базировались на узлах ВАЗ, что гарантировало высокую технологичность и низкую себестоимость их изготовления. Они хорошо зарекомендовали себя на чемпионатах страны и позволили тольяттинским спортсменам за период с 1977-го по 1981 год 8 раз занять призовые места.
Со временем, правда, выявились недостатки этих машин: большой вес отнюдь не способствовал улучшению маневренности и динамики, заметно менялись колея и углы развала колес при ходах подвески, никак не удавалось, используя стандартные вазовские пружины и амортизаторы, подобрать оптимальную жесткость подвесок и коэффициенты сопротивления амортизаторов.
Изменения сначала коснулись переднего моста и рулевого управления. Двухрычажная длинноходовая подвеска с уменьшенным изменением развала и колеи совместно с модифицированной задней подвеской уменьшили клевки автомобиля при торможении и приседания при разгоне, была улучшена плавность хода, применено реечное рулевое управление. Но испытания показали, что ходовые качества улучшились незначительно. Становилось ясно, что нужны более кардинальные изменения в конструкции машины.
В конце 1979 года группа СКБ ТПИ под руководством В. Артамонова разработала проект Б-2905, где при сохранении общей схемы удалось устранить многие недостатки. Так, была установлена независимая задняя подвеска, имевшая улучшенные характеристики по плавности хода и кинематике и существенно меньшие неподрессоренные массы. Двигатель с коробкой передач сместили назад и соединили через муфту непосредственно с редуктором заднего моста. Водитель вслед за двигателем сместился назад, загрузка задней оси увеличилась до 57,3%. Кинематика передней и задней подвесок впервые была рассчитана на ЭВМ, также впервые производился тяго-динамический расчет, а каждая деталь проверялась на прочность. Но и эта компоновка не оправдала возлагавшихся на нее надежд. Для реализации растущих мощностей требовалось увеличивать сцепной вес на ведущих колесах. Для подобных багги 60% развесовки назад оказались пределом. Кроме того, массу никак не удавалось снизить до 500 кг (минимальное значение, предписываемое Техническими требованиями для багги данного класса). Самая легкая из машин этой компоновки - Б-29052 - весила 530 кг. Из-за асимметричного расположения водителя и двигателя рама оставалась сложной в изготовлении, тяжелой; необходимая жесткость достигалась только с увеличением веса. Результаты гонок убедительно показывали - нужны новые решения.
В 1984 году в ТПИ после долгих проработок вариантов было решено вернуться к схемам с расположением двигателя за спиной водителя, вдоль или поперек. К таким же выводам пришли и другие тольяттинские баггисты. В СКБ "Багги" за основу был взят проект Б-2907 еще 1980 года, отличавшийся особой тщательностью расчетов. Началось и проектирование коробок передач сразу нескольких типов. Настоящей сенсацией стало появление в 1984 году автокроссового автомобиля И. Соломенцева (Волжский автозавод) с поперечным расположением двигателя ВАЗ-2106 и коробкой передач ВАЗ-2108, который сразу же завоевал ряд призовых мест в крупнейших гонках года. Его особенность - непривычная развесовка: при этой компоновке на задние колеса приходилось 64% нагрузки. Следствием поперечного расположения двигателя стал малый вес, а значит и отличная динамика и достаточно хорошая управляемость. Неудивительно, что спустя три года из 20 багги, имевшихся в нашем городе, две трети были именно "поперечниками". Новые машины с загрузкой задней оси 64-75% (на разных вариантах) потребовали и новой техники вождения: многим гонщикам в срочном порядке пришлось осваивать технику "поворота" задними колесами - манипулируя педалями, заставлять машину скользить в нужном направлении, набирая скорость или гася ее: это позволяло экономить время и стало основным приемом управления багги на трассе. Но при этом необходимо, чтобы и сама машина "цеплялась" за дорогу, помогая водителю точно вести автомобиль по намеченной траектории. В ТПИ начались поиски таких решений. В 1985 году появился рабочий проект ДИП-Б-2908, в котором были определены в основных чертах меры по улучшению управляемости и устойчивости автомобиля. В течение двух последующих лет они уточнялись и проверялись, и в 1987 году появились три автомобиля Б-2908 - два в ТПИ и один в спортивно-техническом клубе "Вираж" (г. Куйбышев), построенный совместно с ТПИ.
Результаты первых стартов подтвердили, что работы ведутся в верном направлении. Сама компоновка оказалась удачной, гибкой. Теоретические расчеты показали, что для большей мощности двигателя (до 120-130 л. с.) необходима развесовка 75-80% на заднюю ось и увеличенный момент инерции. На "поперечной" компоновке это достигается переносом назад, за двигатель, радиатора и аккумулятора. Именно так построен новый автомобиль И. Соломенцева, на котором он стал сильнейшим гонщиком 1987 года в 4-й зачетной группе.

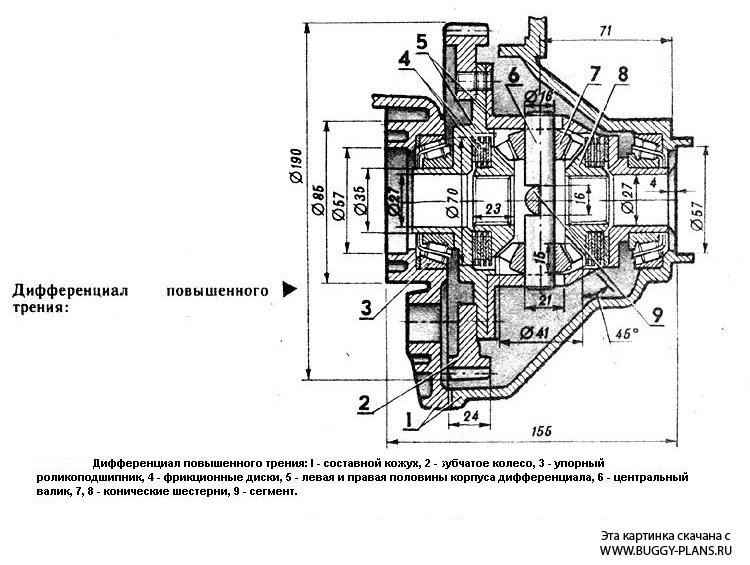

А теперь более подробно о кроссовом автомобиле-багги Б-2908.

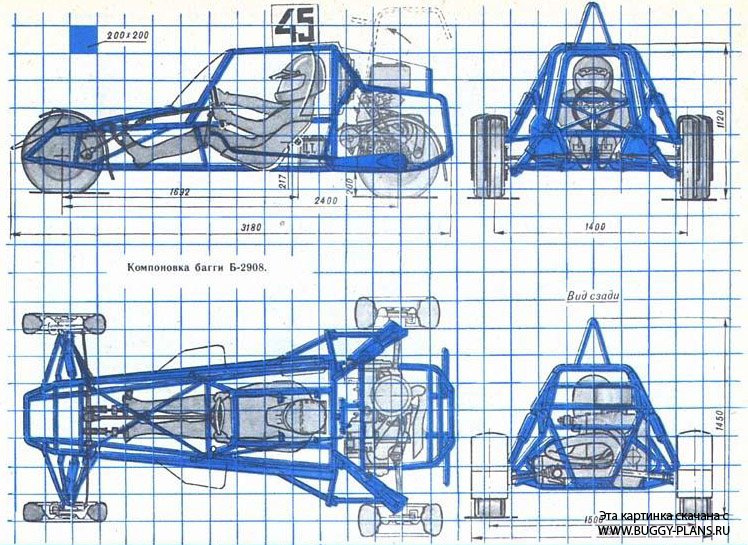

Машина выполнена по схеме с поперечным расположением силовой установки за спиной водителя, перед задней осью. Впервые на ней установлены двигатель и коробка передач ВАЗ-2108. Все агрегаты расположены в районе центра тяжести, что уменьшило момент инерции автомобиля относительно вертикальной оси. Это способствует улучшению маневренности. И в то же время недостаточная поворачиваемость, заложенная в кинематике подвесок, благоприятно влияет на повышение курсовой устойчивости (не стоит забывать, что на этой машине 71% веса автомобиля приходится на заднюю ось! Такую развесовку можно считать оптимальной для интервала мощностей 70-90 л. с.- она является своего рода компромиссом между динамикой и маневренностью).

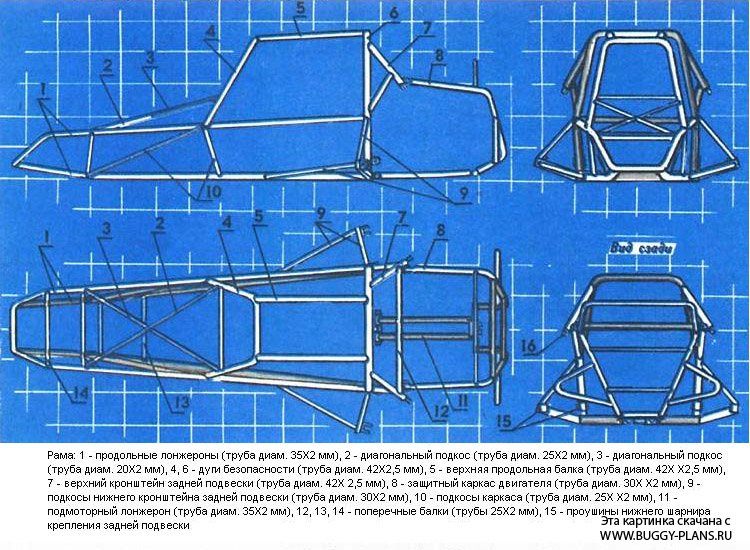

Рама автомобиля сварена из труб диам. 42X2,5, диам. 35X2, диам. 30X2, диам. 25X2, диам. 20X2 мм. В ходе ее разработки было рассмотрено несколько вариантов. Все они рассчитывались методом конечных элементов с использованием ЭВМ и стандартных программ. Конечной целью было создание такой конструкции, в которой при различных режимах нагружения (на кручение, продольный изгиб, боковой удар при движении с заносом) напряжения во всех элементах были бы примерно одинаковы. Несущий рамный каркас дополняют боковая обшивка, выполненная из гнутых стальных листов толщиной 0,8 мм и днище толщиной 1 мм. Листы приварены к трубам точечной сваркой с шагом 30-40 мм: за счет этого рама при той же жесткости, что и у других багги, весит меньше на 10-13 кг.
Передняя подвеска двухрычажная, поперечной схемы. Кинематика подобрана так, что при ходах подвески колея изменяется в пределах + 3 мм, и при любых углах поворота управляемых колес площадь контакта шин с дорогой остается наибольшей - в результате достигаются максимальные значения передаваемых боковых сил. За счет увеличения угла продольного наклона шкворня до 7° увеличено плечо выноса, что дает значительный следящий эффект, который существенно облегчает управление автомобилем. Для уменьшения сопротивления качению конические подшипники в передней ступице заменены двухрядным шариковым. Левые и правые рычаги сделаны симметричными и взаимозаменяемыми, поэтому в случае повреждения одного из них запасной можно поставить на любую сторону.
Рулевое управление - реечного типа: для уменьшения ударных нагрузок, передаваемых от колес на рулевое колесо, зубчатое зацепление сделано косозубым. Кинематическая схема - с обратной рулевой трапецией, то есть при повороте наружное колесо поворачивается на больший угол, чем внутреннее. При этом передаваемые колесом на дорогу боковые силы увеличиваются.
Задняя подвеска - на диагонально качающихся рычагах. Последние сварены из круглых и прямоугольных труб; при этом удалось добиться примерно одинаковой нагруженности в любом сечении рычага. С точки зрения кинематики центр поперечного крена поднят на 80-100 мм по сравнению с предыдущими моделями: это позволило уменьшить угол крена кузова автомобиля. Площади пятен контактов шин почти на всех режимах движения близки к максимальным, поэтому и передаваемые боковые силы тоже приближаются к максимуму. Задние ступицы выполнены неразборными, без шлицев. Фланец запрессован на ось, сваренную с колоколом привода колес; соединение усилено сварным швом. Такая конструкция, впервые примененная на багги команды АвтоВАЗтехобслуживания, устранила слабое звено в задней подвеске (на прежних моделях срезание шейки ступицы было частым явлением), значительно упростила изготовление, позволила отказаться от нарезания шлицев, значительно уменьшила вес ступицы и повысила надежность работы узла в целом.

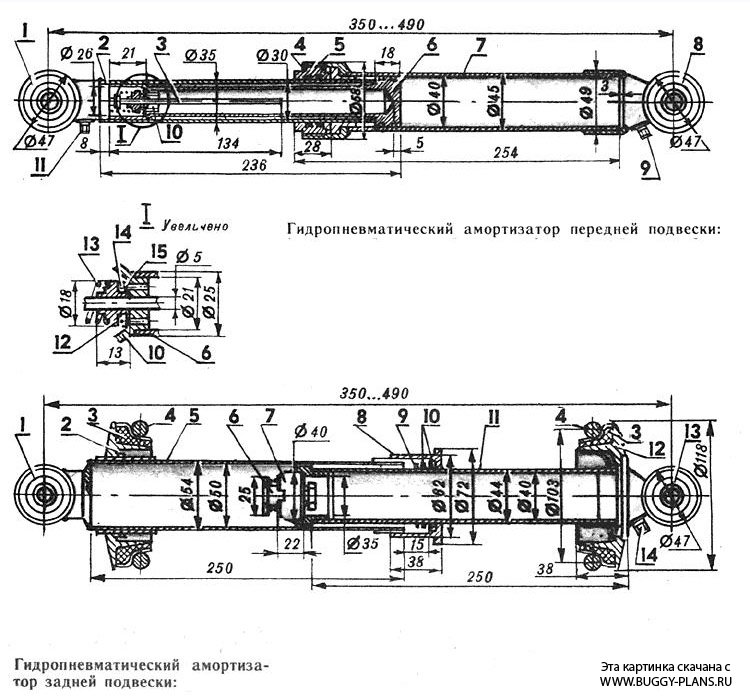

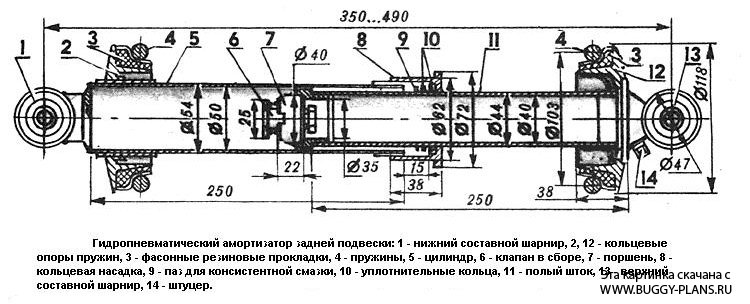

Недостаток, свойственный первым машинам с "поперечником",- маленький ход отбоя на левом заднем колесе из-за короткой полуоси привода колес - устранен наклоном силовой установки влево на 4°. На передней и задней подвесках в качестве упругого и гасящего элементов применены гидропневматические элементы авиационного типа, на передней подвеске - со встроенными гидравлическими амортизаторами, на задней - с дополнительным доработанным амортизатором КамАЗ. Тормоза - дисковые, причем диски облегчены более чем в два раза по сравнению с вазовскими, а суппорты собственной конструкции: при той же эффективности они намного легче серийных. Для удобства доступа к двигателю задняя часть автомобиля откидывается.
При проработке внешней формы большое внимание уделялось аэродинамике. Так, капоту придана клиновидная форма, при движении создающая силы, прижимающие автомобиль к земле. Крылья установлены на рычаги подвесок - так они создают меньшее аэродинамическое сопротивление, которое при 100-130 км/ч (а именно такие скорости развивают сейчас багги на прямых участках трассы) оказывается очень существенным. И еще одна особенность: на больших скоростях носовой грязезащитный щиток также создает силу, дополнительно нагружающую передние колеса.
Г. КУЛУМБЕТОВ,
руководитель СКБ "Багги",
г. Тольятти,
Куйбышевская обл
