В новом разделе первым делом выкладываю весьма популярную машинку от Сергея Плетнева (Sergey645). Машинка сделана на базе ОКИ, весьма симпатична и обладает неплохими характеристиками.
Чертежи этой машинки опубликованы в журнале "Моделист-конструктор" №1 за 2010 год. Однако при попытке построить модель по журнальным чертежам выяснилось что они мягко говоря не совсем корректны.
Нельзя сказать что эта машинка без недостатков, но она красива и неплохо катается!
Прилагаются трехмерные модели построенные по чертежам автора и журнала "Моделист - конструктор". Не могу гарантировать что они лишены ошибок, или в точности соответствуют оригиналу, но тем не менее их вполне можно использовать как ориентир при строительстве.
Более полное описание машинки находится на нашем сайте
История постройки с комментариями автора - у нас на форуме.

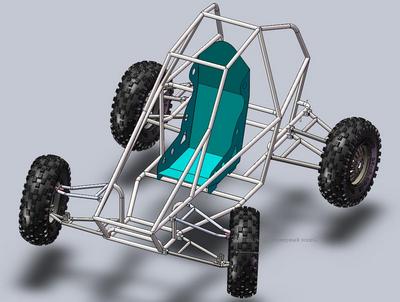

В конце статьи есть 3D модель рамы и основных узлов подвески багги, а пока чертежи, опубликованные в журнале Моделист - конструктор. Построить раму в 3D по этим чертежам не удалось :) так что проверяйте размеры.

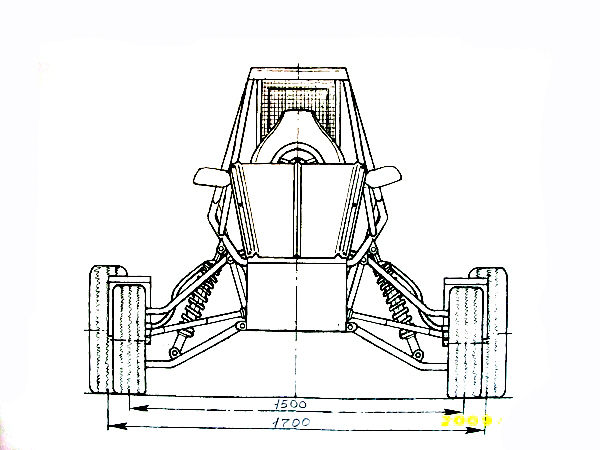

Вид спереди:

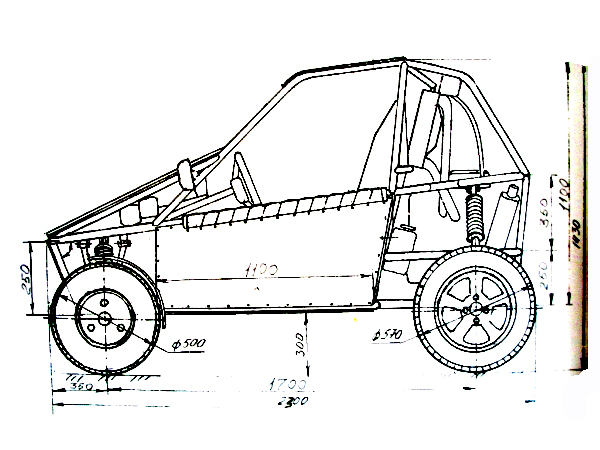

Вид сбоку:

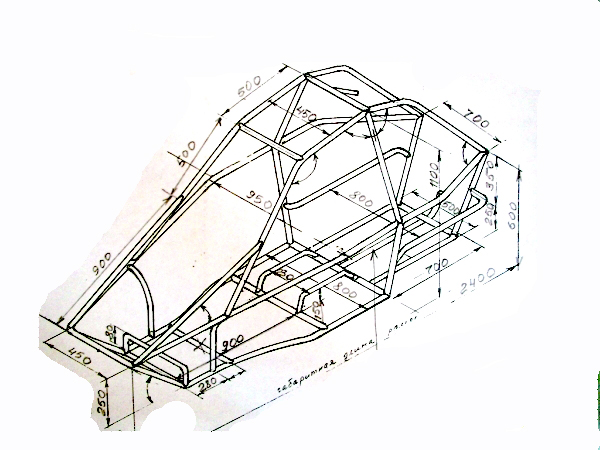

Чертеж рамы:

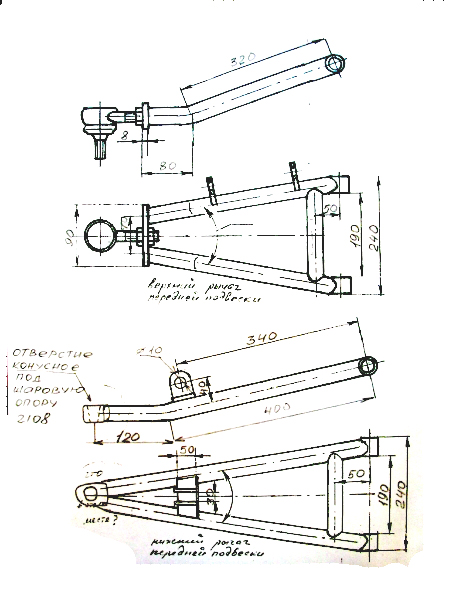

Чертежи передних рычагов:

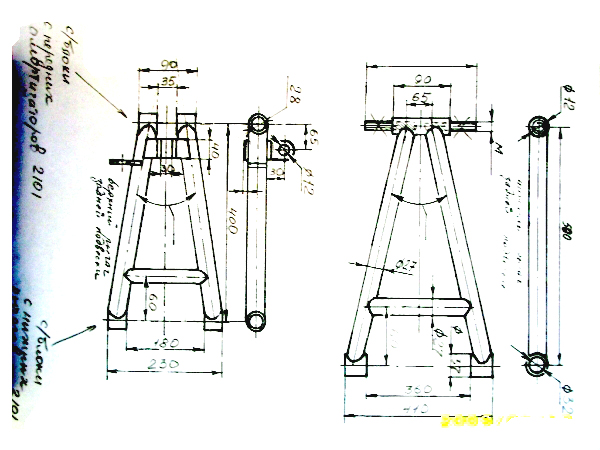

Задние рычаги багги:
Диск колесный ОКА (основные размеры соблюдены, внешний вид - фантазия)
