Детская багги из Киева

    Детская машинка из Киева. Простая по конструкции, но все детали продуманы и изготовлены очень аккуратно. Бензиновый двигатель и дисковые тормоза.

    Детская багги из Киева





    Автор техники немногословен, но описание машинки более чем полное.

    Основная рама сделана из трубы 22х1,5 , второстепенные элемены из 16х1,5. Сиденье пилота - велосипедное кресло BELELLI B-One, нижняя часть отрезана.

    Мотор от бензокосы EXPERT китай 1.2 л с обьем примерно 42 см3, переделан глушитель, перемещен бачек, выточена новая чашка сцепления под вал редуктора. Мотор китайский мах обороты 10 000, холостые 1500 обороты сцепления 2800-3000, вес 3 кг. Редуктор по случаю куплен на рынке, передаточное число 1:27, в редукторе заменен крепеж, прокладки и сальники.

    Тормоза велосипедные Шимано. Задняя ось неразрезная так что жесткий задний привод на оба колеса. Передняя ось по принципу карта с поперечным и продольным наклоном оси. Управляемость четкая без скольжения - сам не ожидал. Скорость примерно до 15-20 км.час но звездами можно изменить скорость если надо.

    Колеса обычные - от китайских тачек, в задних для солидности поставлена проставка 33 мм.

    Вес машинки 34 кг, без проблем входит в багажник Шкоды.

    Габариты :длина 1040мм, ширина 730мм, высота 840мм



    Автор машинки - Бляхарь

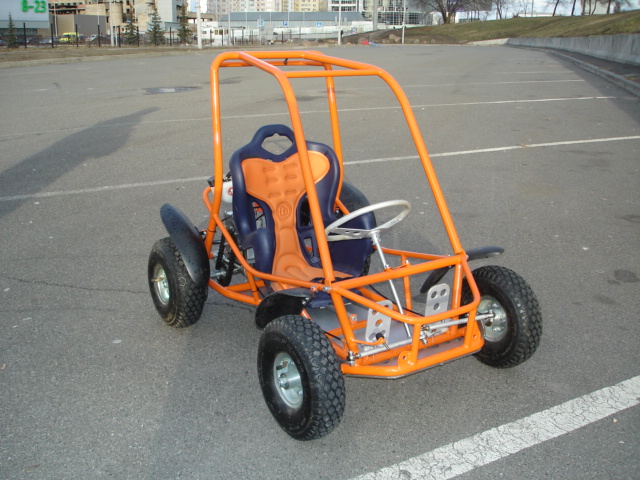

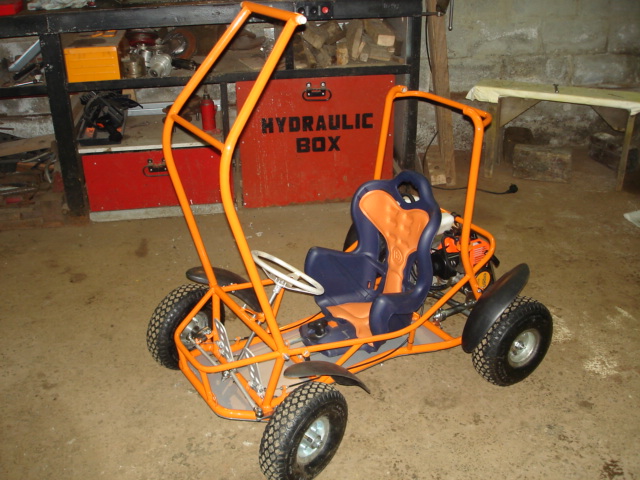

    Машинка на парковке:

    Багги на парковке

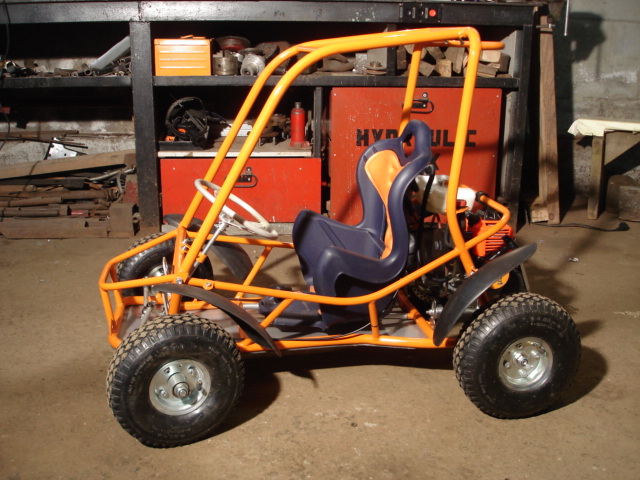

    Вид сбоку:

    Багги, вид сбоку

    Откидная дуга:

    Верхняя дуга откинута

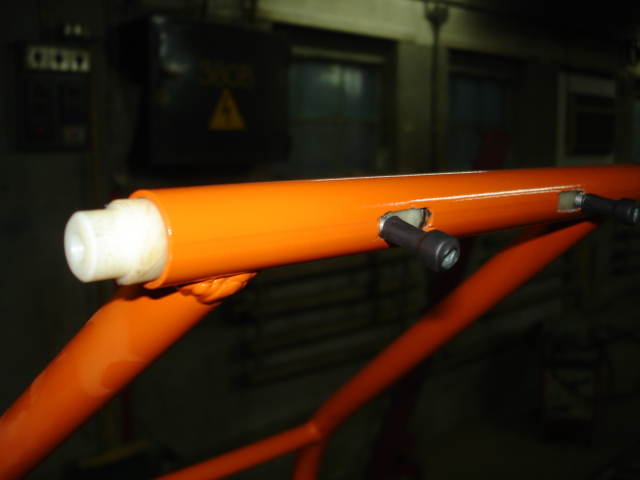

    Конструкция замка дуги:

    Замок верхней дуги

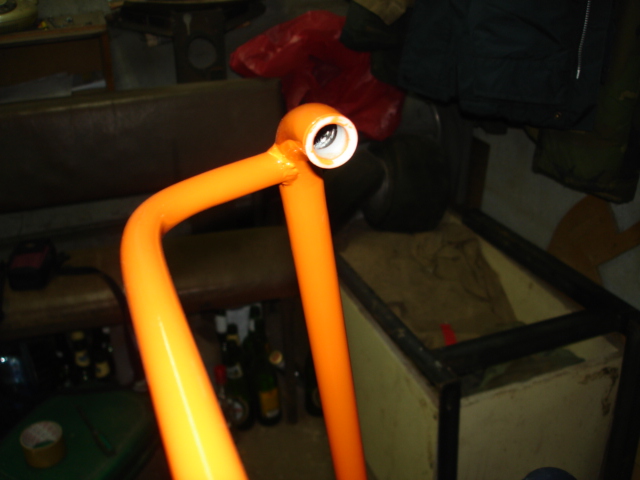

    Ответная часть:

    Ответная часть замка

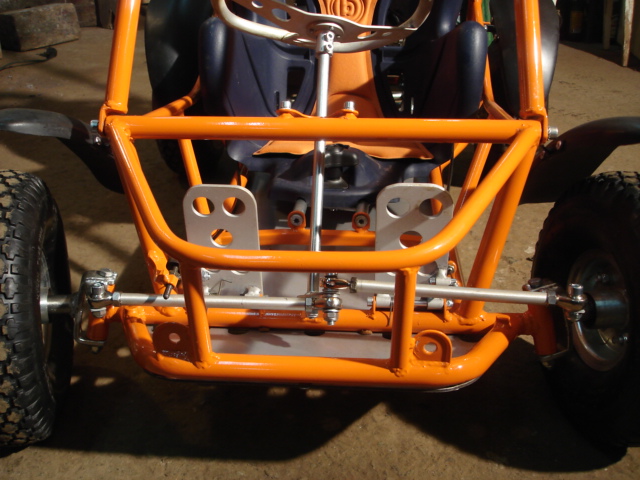

    Передняя часть багги:

    Перед багги

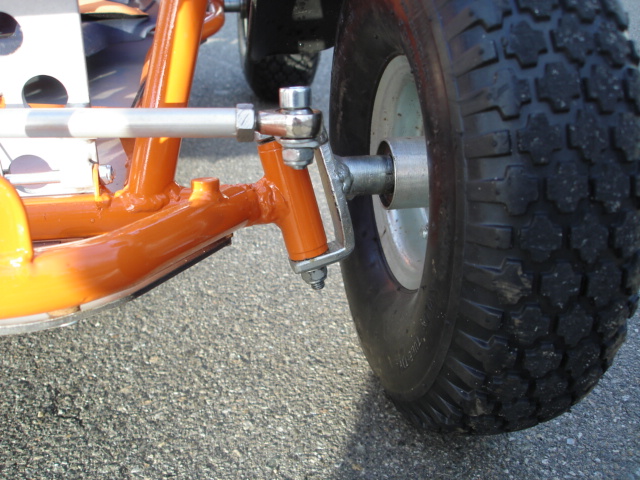

    Шкворень и рулевая тяга:

    Рулевое управление багги

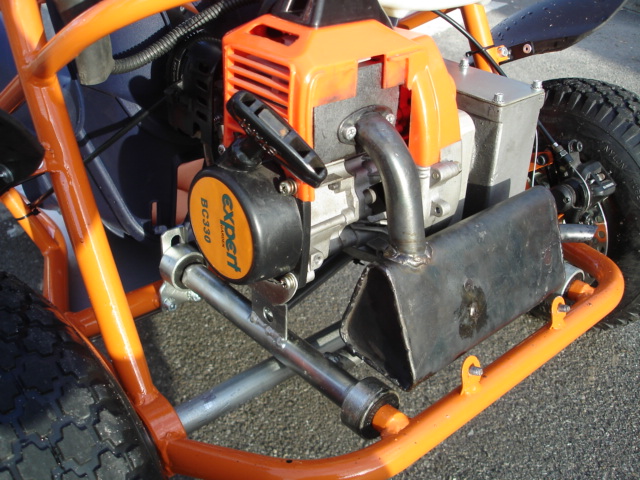

    Подмоторная рама:

    рама двигателя

    Двигатель, вид сзади:

    Двигатель багги

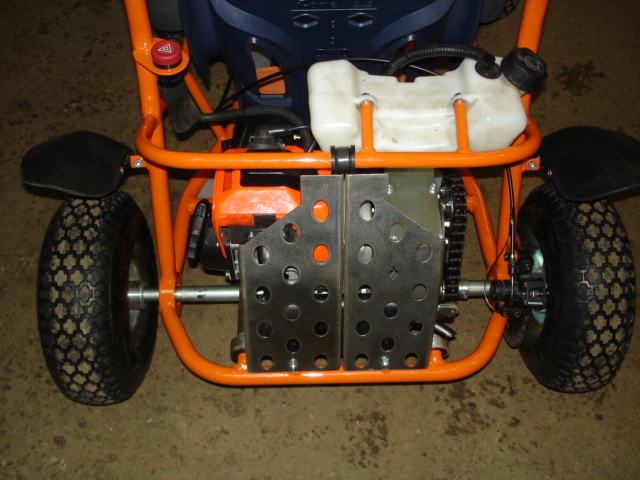

    Двигатель и глушитель закрыты накладкой, видна кнопка остановки двигателя:

    Защита выхлопа

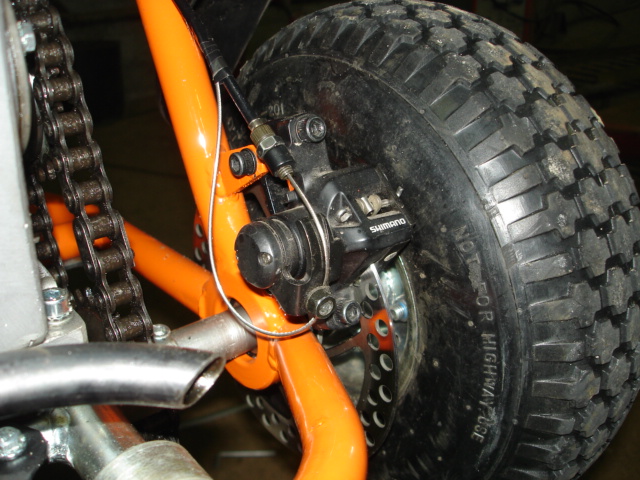

    Тормоза багги. Используется один тормозной диск и тормозная машинка:

    Тормоза багги

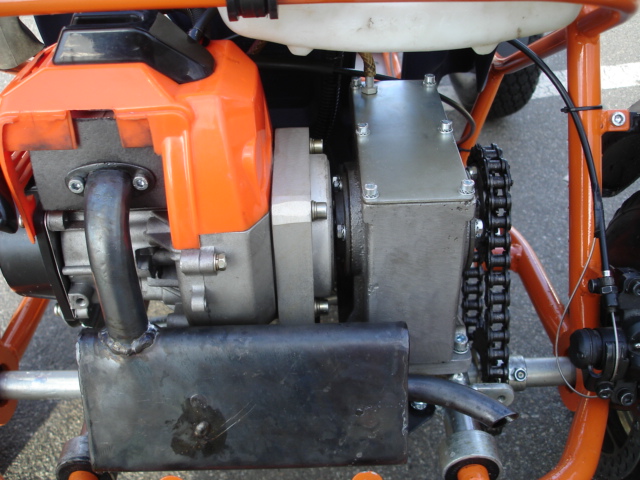

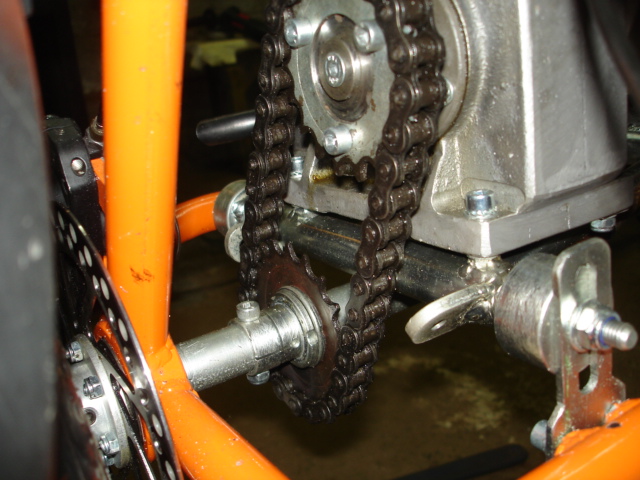

    Редуктор крупным планом, виден механизм натяжения цепи:

    привод на колёса

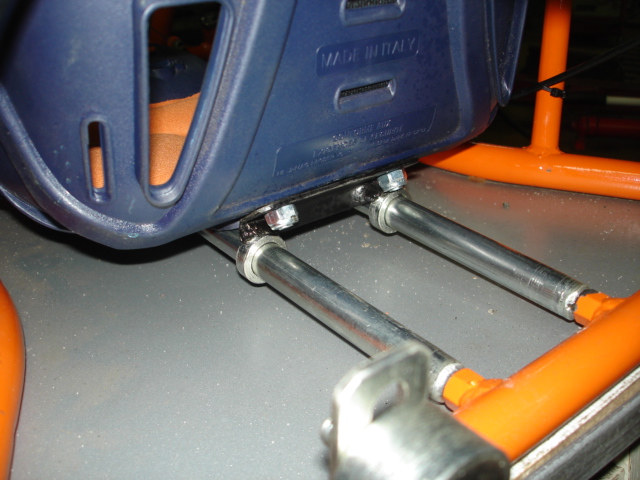

    Сиденье с возможностью регулировки:

    Сиденье и механизм его регулировки

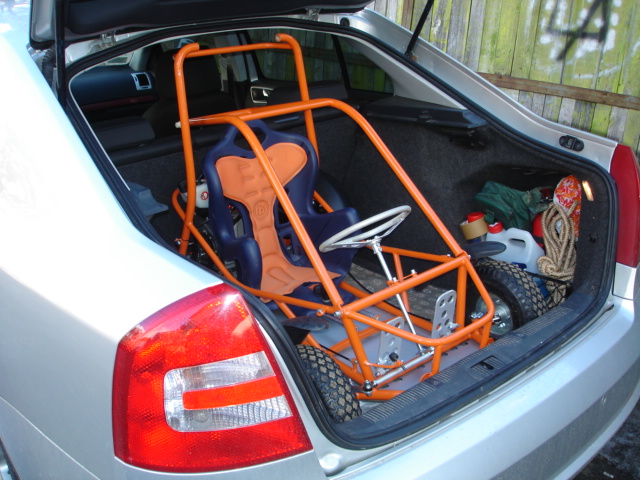

    А вот так машинка перевозится:

    Транспортировка багги
