Новые модели торцевателей

    Народный гений не дремлет, и наш форумчанин освоил практически все известные типы приспособлений для торцевания. Получается даже лучше чем заграничные, а главное дешевле и ближе.



    торцеватель для труб



    Товарищ весьма подробно описывает свои изыскания на форуме, так что буду использовать его описание работы с торцевателем.

    Полное описание и свежие фото торцевателей есть на нашем форуме.

    Там же в "Барахолке" можно связаться с автором для приобретения торцевателя



    Для начала описание самой простой, конструкции от автора

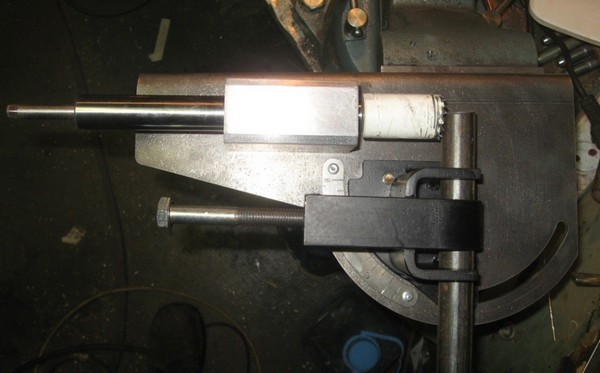

    Так как сверлильного у меня такого нет большого, что бы стоя влезло вертикально, зажал в тиски, в этот раз сделал хвостовик 10мм, только лысок ещё не сделал на валу, не могу найти после переезда делительную головку, завалена всяким хламом, такой диаметр - что бы влезало в маленькую дрель.



    простой торцеватель

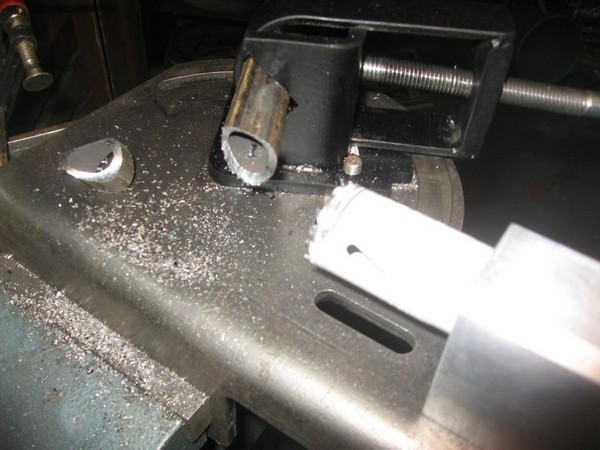

    Жёсткости основания хватает, вот только шумно получается, большая основа в из листовой стали 6мм толщиной играет роль резонатора, уши конечно не закладывает, но все же. По поводу работы вопросов нет.. режет на ура, конечно это ещё зависит от коронки, но в данном случае оценивается жёсткость конструкции, жёсткости достаточно.



    рез трубы



    Далее проверяем как оно на разные углы.

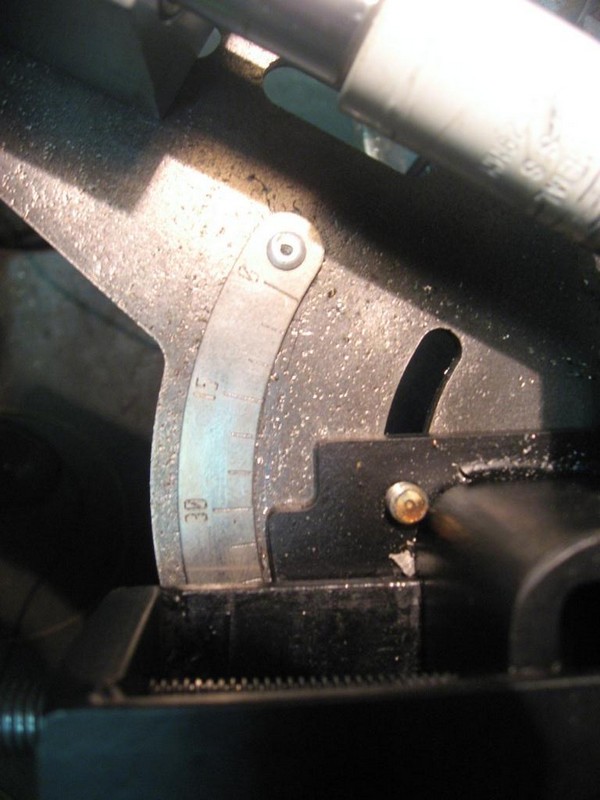

    Надо открутить три болта держащие площадку с "тисками", флажок в виде выреза показывает угол поворота.



    торцевание трубы под углом

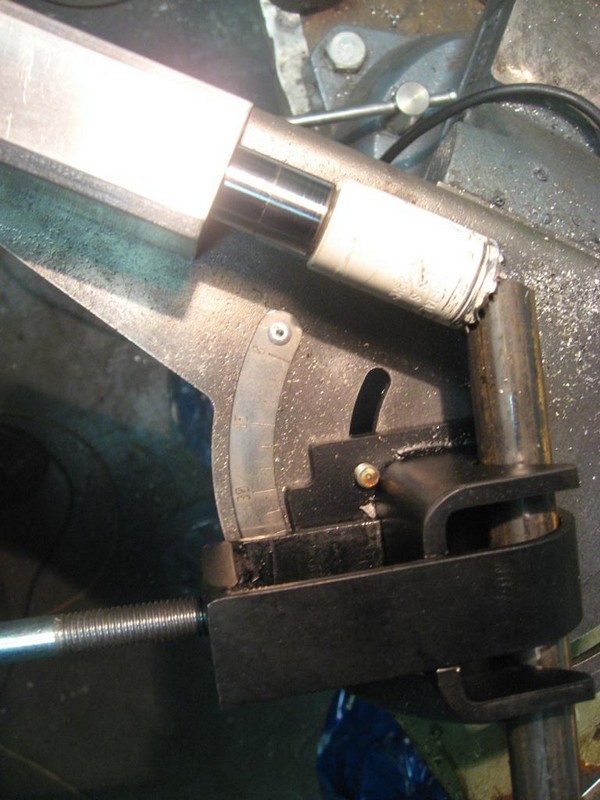

    Далее отодвигаем подшипниковый узел назад, что бы всё влезло и режем... результат нормальный. Конечно угол угломером не проверял, но и точности особой от такой конструкции ждать не приходится.. точность составляет +/- 2,5 градуса, как минимум. Этого более чем достаточно для подгонки труб.



    торцевание трубы рамы



    И собственно сам отрез.. вопросов нет, опять же жёсткости хватает, вибрации которая может разрушить коронку - не появляется.



    вид реза



    Описание следующей модель торцевателя, более продвинутая



    Снова описание словами автора, обратите внимание что при помощи новой модели приспособления можно обрабатывать короткие отрезки труб.

    Всё началось с того, что ко мне обратился один сантехник, что бы я ему сделал торцеватель, а то говорит надоело газом вырезать, потом всё кривое и т.д., а когда уже сделал и мы его тестировали у меня в гараже он говорит, что бывают сгоны короткие готовые, а в этот не зажмёшь такой... но кончилось тем что он забрал стандартный, т.к. решил что сначала сделает рез коронкой, а потом уже резьбу будет нарезать и обрежет так ка ему надо
    Далее наш форумчанин Zloi-tip сказал что всем хорош торцеватель классический, у него такой сейчас, но только обработать на нём короткий отрезок трубы не реально... и тогда я решил сделать/модифицировать торцеватель с отрытым зажимом ( классический даже трогать не надо, его конечно можно модифицировать, но эта конструкция простая и пусть такой и остаётся).
    Представляю результаты тестов, благо есть ещё один с открытым зажимом, будет более наглядно.
    Что имеем: два торцевателя один стандартной конструкции и второй с возможностью смешение оси ближе к тискам + маленькое дополнение к зажиму которое играет большую роль.
    Сопрягать будем трубу 1/2' k 3/4', делаю так, потому что у меня отличная коронка 29мм, давно её купил и она режет хорошо. Соответственно куски труб 1/2' 95мм, 45мм, 3мм.

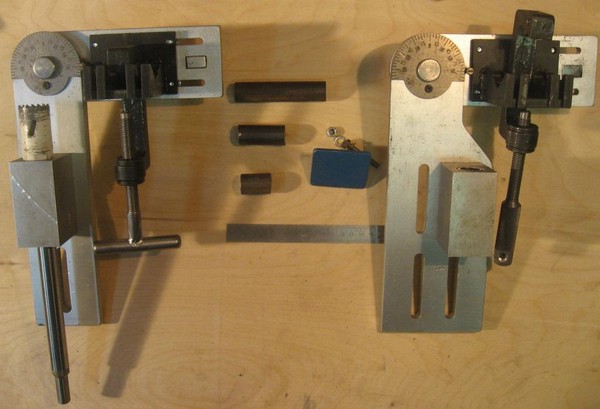

    новые модели торцевателя

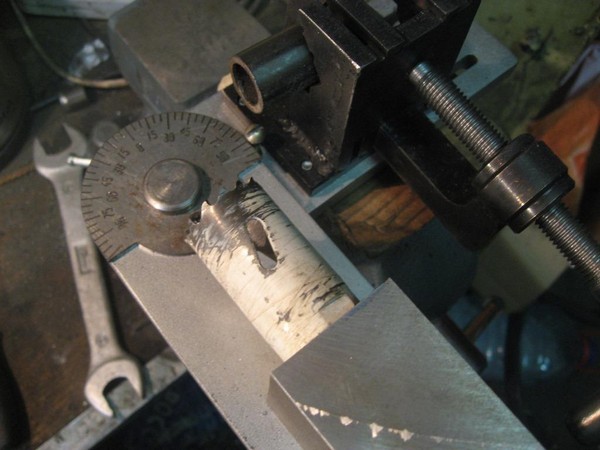

    Если взять обычный торцеватель то даже кусок в 45мм невозможно обработать, не хватает длины, хорошо видно из фото

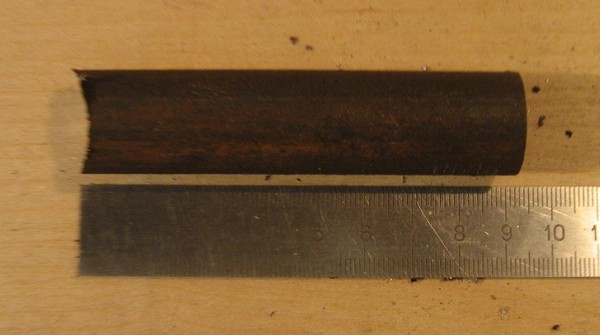

    короткий отрезок трубы в зажиме

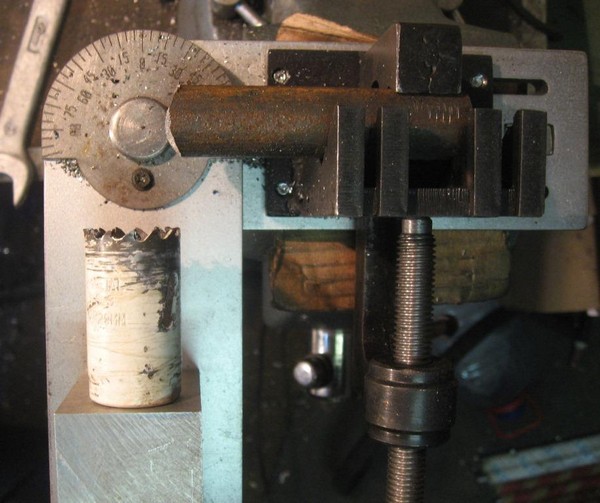

    На обычном можно обрабатывать кусочки более 90мм



    труба длиной 90 мм в зажиме



    размер трубы

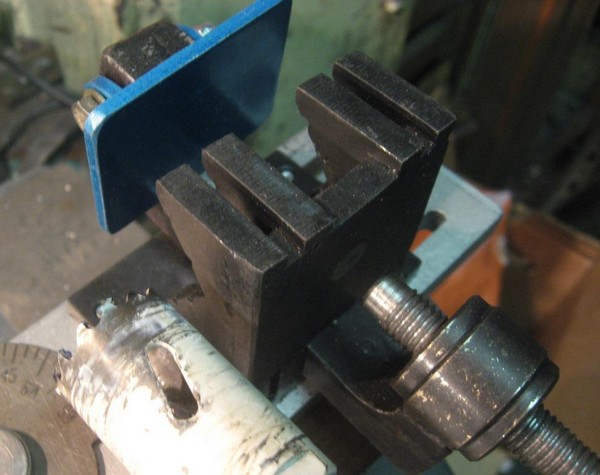

    Берём торцеватель с возможностью смещения оси и вешаем к нему дополнение на зажим ( синего цвета)



    дополнительный зажим к торцевателю

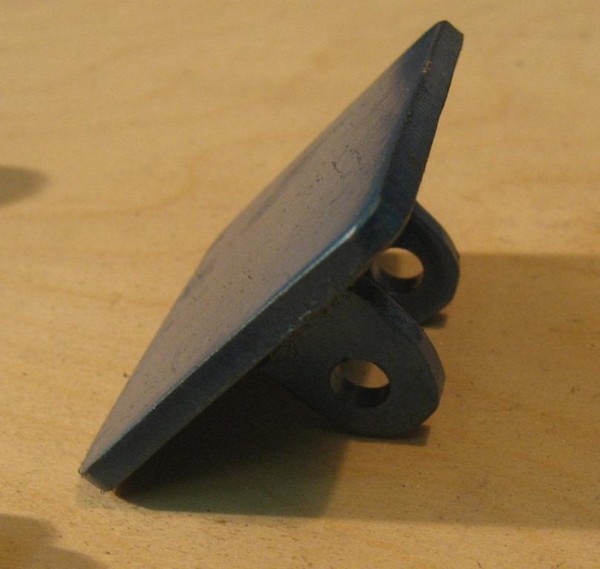

    Для этого сделал отверстие в скобе и пластину с креплением.



    дополнительный зажим

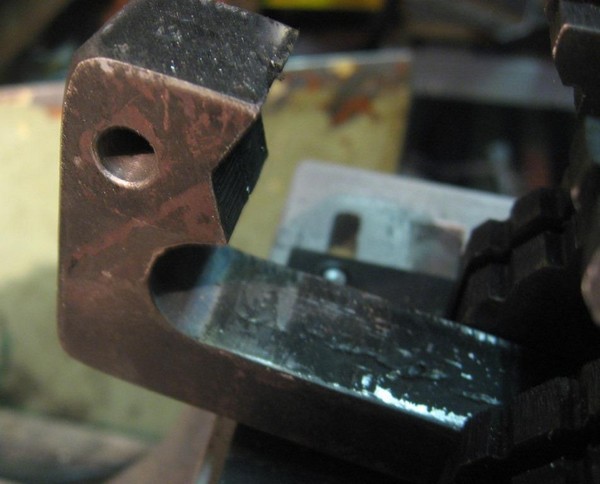

    модифицированные тиски

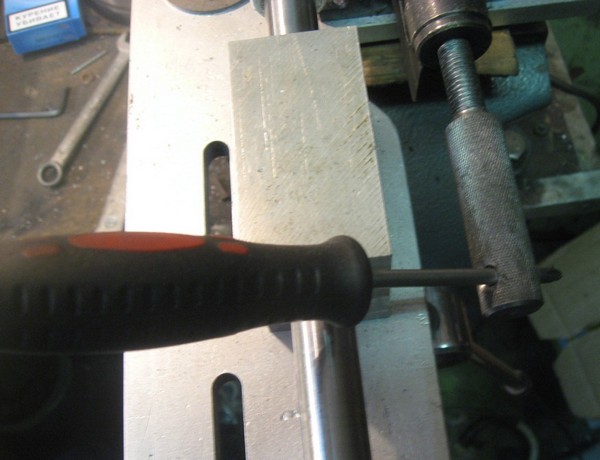

    Также пришлось сделать другой болт зажима, с насечкой и отверстием, т.к. если использовать стандартный с Т образной ручкой, то она бы цепляла за поворотную пластину при установке в 90 градусов. Если не хватает усилия руки то можно помочь отвёрткой, которая с этим легко справляется.



    зажимаем трубу



    К сожалению забыл фотографии зажатых отрезков нет, не получились.. очень размыто, даже не знаю почему. Заеду в гараж и сделаю ещё раз с зажатыми трубами, пока не отправил.

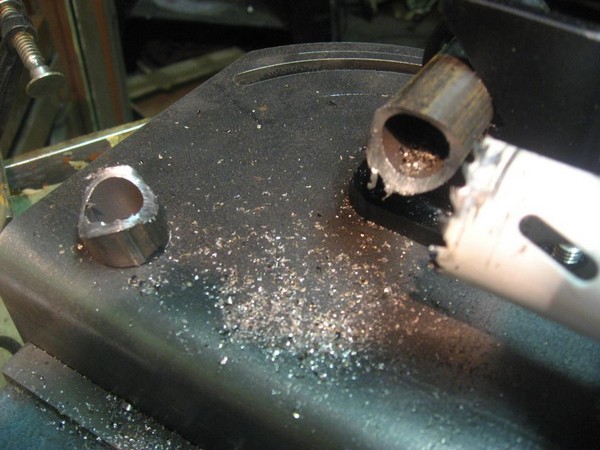

    Но вот результат, кусок трубы 30мм даже можно обработать с двух сторон.



    отторцованный отрезок трубы 30 мм

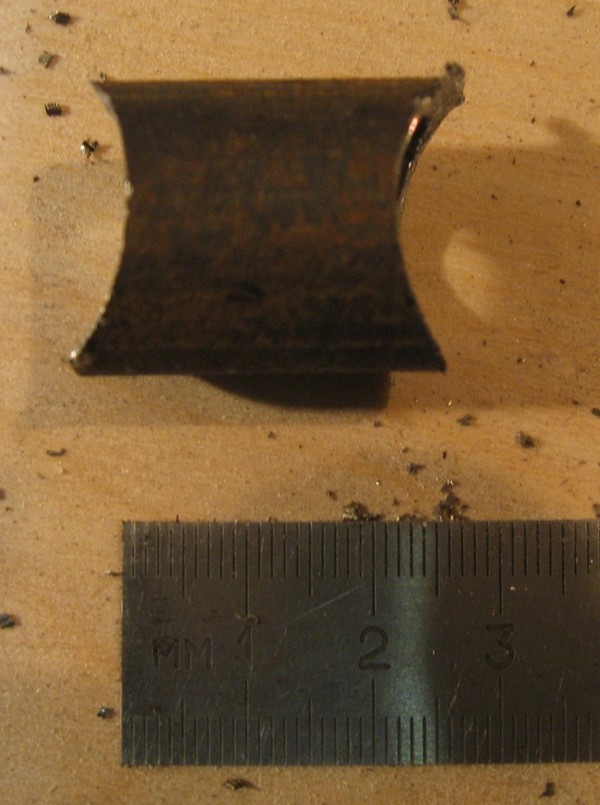

    И получившееся сопряжения... естественно снял фаску а то за драными краями не понятно на сколько хорошо получилось сопряжение.



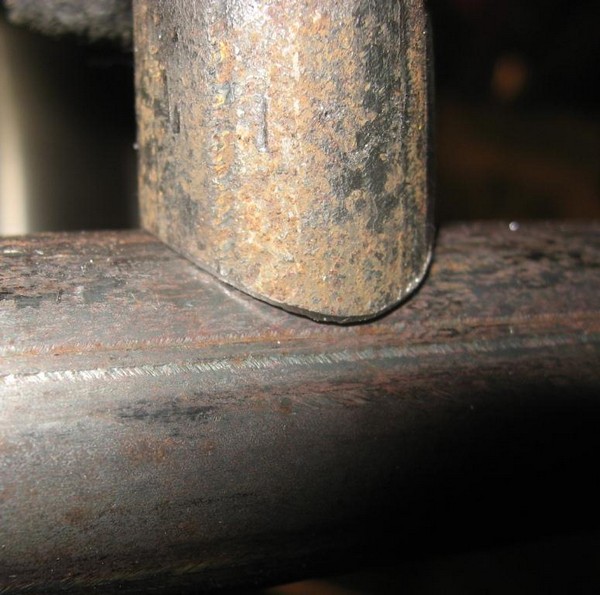

    соединение отторцованной трубы



    Данный торцеватель будет носить название Barneo или по русски Барнаульский, с разрешения правообладателя! и уезжает на тесты к Zloi-Tip в Барнаул. И посмотрем что он скажет, может там ещё пару косяков найдёт, которые я не вижу.



    Ну и напоследок секретные фото экспериментального торцевателя с лепестковым зажимом



    Возможно использование труб диаметром до 60 мм



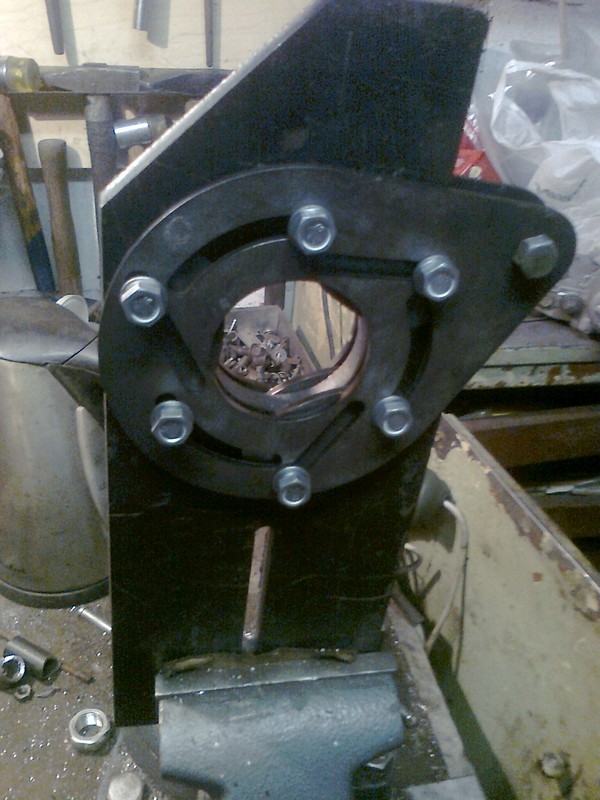

    лепестковый зажим



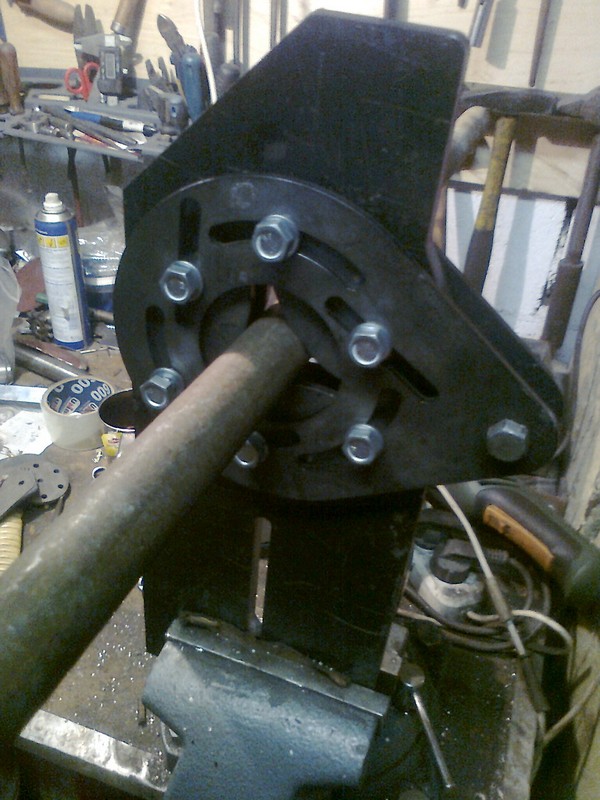

    лепестковый зажим
