    Размеры некоторых иностранных двигателей

    Недавно нашел габаритные чертежи некоторых иностранных двигателей. Может пригодиться при проектировании багги.

    Картинки не очень крупные, но разглядеть можно.

    Размеры даны в смешанных единицах, где то миллиметры, где то дюймы. Не ошибитесь :)

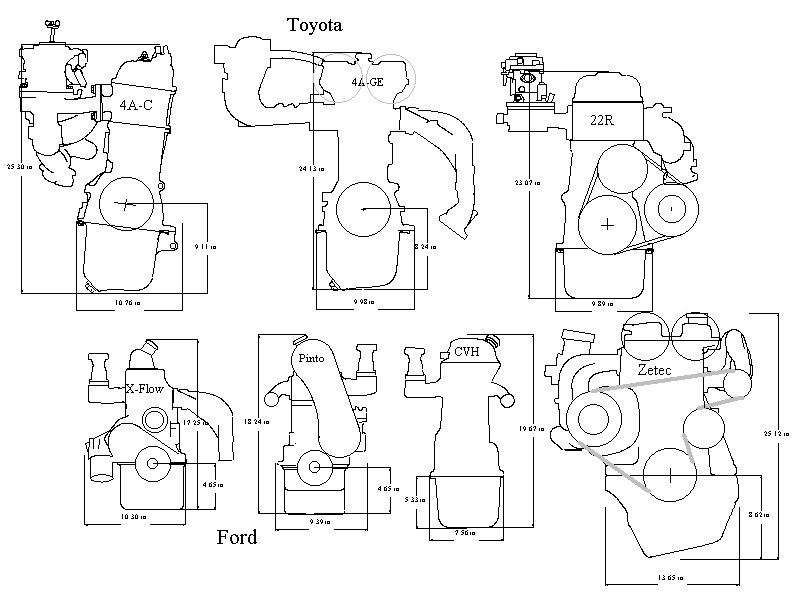

    чертежи двигателей Toyota и Ford

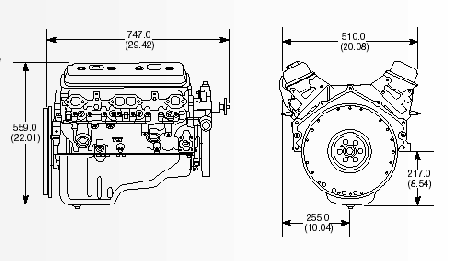

    Двигатель GM Pushrod



    GM Pushrod

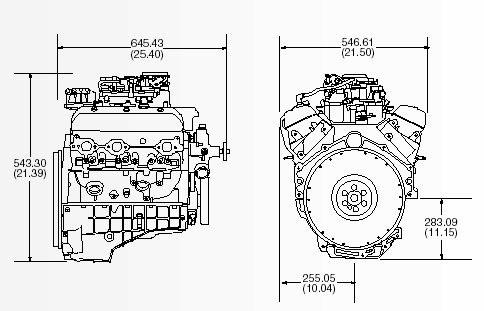

    Двигатель Vortec

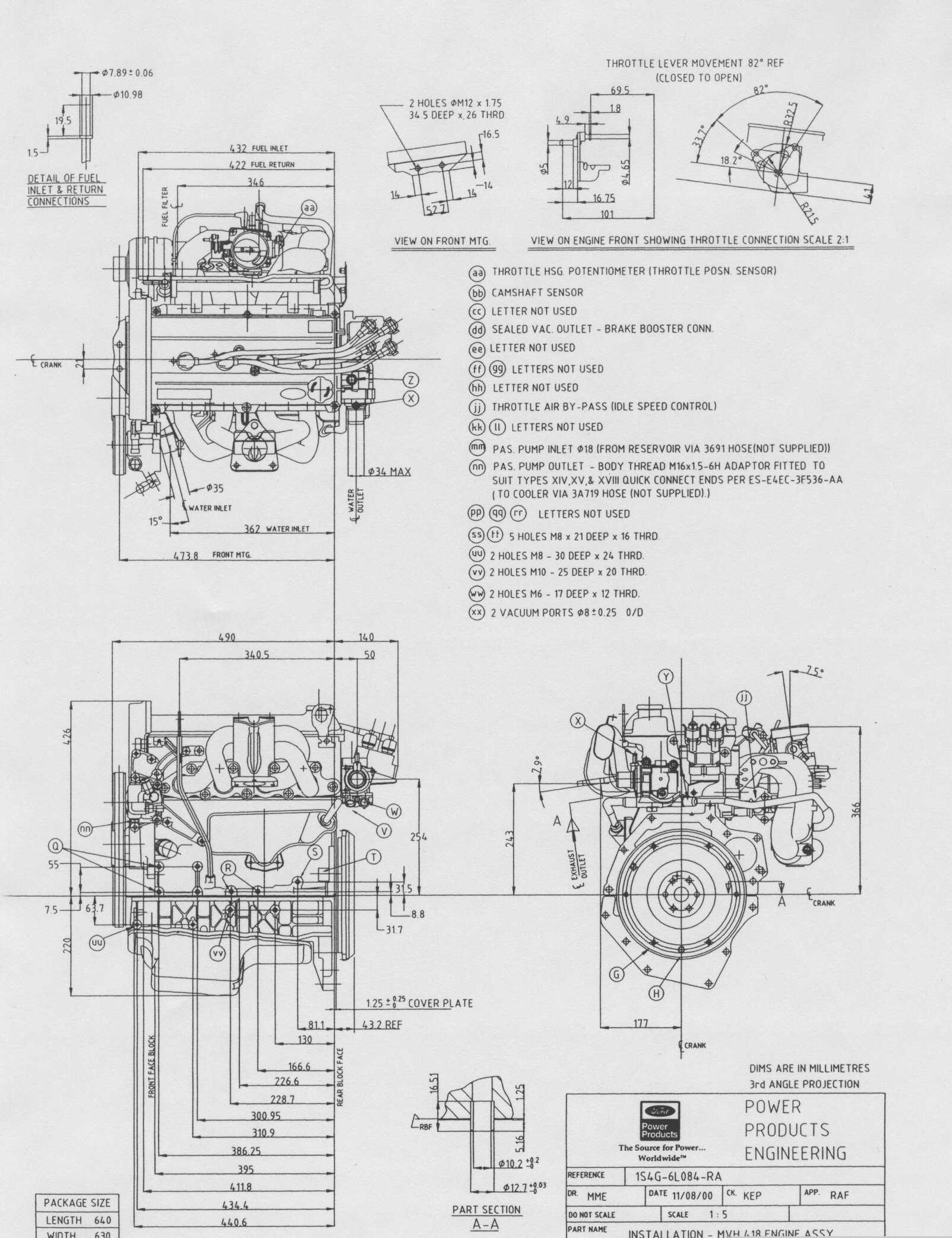

    Zetec
